1)基本简介

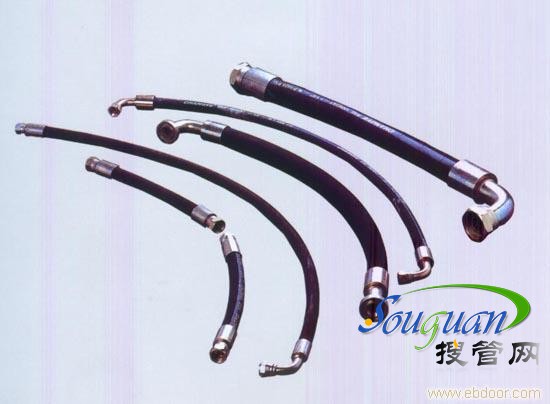

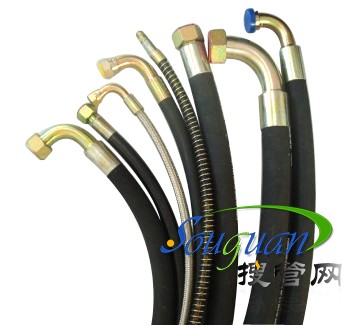

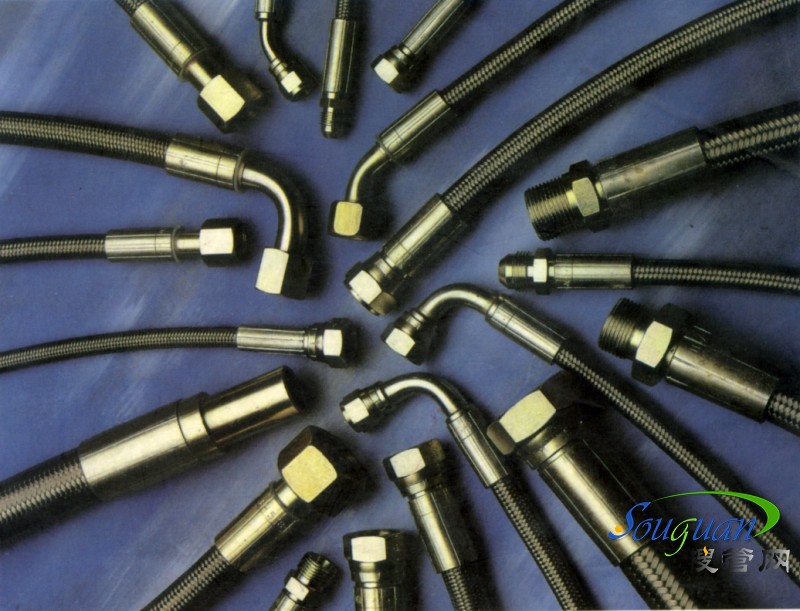

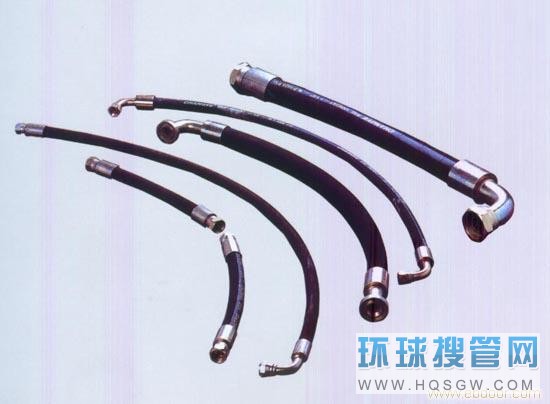

胶管(软管)总成是液压系统中常用的一种辅助装置。它是由高压钢丝编织或缠绕胶管及钢件接头经专

用设备扣压而成，用来连接液压系统中各类液压元件，主要应用于在工作温度-40℃至+100℃条件下，进行液压动力传送或输送水、气、油等高压介质，以保证液体的循环和传递液体能量。

2)特点用途

高压胶管总成一般是由耐液体的合成橡胶内胶层、中胶层、Ⅰ至Ⅵ层钢丝编织增强层、及耐天候性能优良的合成橡胶外胶层组成。主要用于矿井液压支架、油田开采，适宜于工程建筑、起重运输、冶金锻压、矿山设备、船舶、注塑机械、农业机械、各种机床以及各工业部门机械化、自动化液压系统中输送具有一定压力和温度的石油基(如矿物油、可溶性油、液压油、燃油、润滑油)液体、水基液体(如乳化液、油水乳浊液、水)、气体等和液体传动等领域。

3)表示方法

装配总成长度及装配角表示方法

置胶管总成在同一直线上，以远端一个接头的垂直方向为基准，按顺时针方向测量另一个接头与垂直方向接头之间的夹角α，此夹角α即为装配角。

4)总成含义

胶管总成，是指为指定工况条件提供全程连接件的技术和供应方案。包括胶管(或硬管)、密封件、连接配件(如接头、法兰等)。

6)高压胶管

1、一、二层钢丝编织胶管

高压液压系统，适用于矿物油类液压油，乙二醇类液压介质及油水乳化液。

温度范围：-40℃~+100℃

2、四层钢丝缠绕胶管

高压液压系统，适用于矿物油类液压油，乙二醇类液压介质及油水乳化液，适用于高压大流量系统。

温度范围：-40℃~+100℃

3、六层钢丝缠绕超高压胶管

超高压液压系统，适用于矿物油类液压油，乙二醇类液压介质及油水乳化液。

温度范围：-40℃~+100℃
