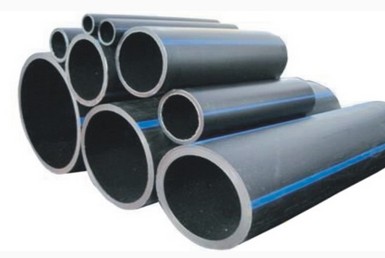

PE给水管施工安装注意事项

一、管槽开挖

1.管槽开挖以直线为宜，槽底开挖宽度为DN+0.30m。遇到管道在地下连接时，应适当增加接口处槽底宽度，管道槽底宽度不宜小于DN+0.50m，以方便安装对接为宜。

2.管道埋设时最小管顶覆土深度应符合下列要求：

①埋设在车行道下时，不应小于0.80m。

②埋设在人行道下时，不应小于0.60m。

3.当横穿车行道达不到设计深度时，应采取敷设钢制套管的措施进行保护。

4.管槽必须转弯时，转弯角度不宜过大，弯曲半径应符合下列规定：PE 管道允许弯曲半径R（mm）D≤50  30D；50D≤160  50D；160D≤250  75D；D>250  100D。

5.人工开挖管槽时，要求沟槽底部平整、密实，无尖锐物体。沟底可以有起伏，但必须平滑地支撑管材，若有超挖时，必须回填夯实。

二、管道连接

PE给水管道连接有热熔连接和电熔连接。热熔连接又分热熔承插连接和热熔对接连接，电熔连接分为电熔承插连接和电熔鞍型连接。我们采用热熔对接连接方式施工，它的主要步骤有：

1. 材料准备：将管道或管件置于平坦位置，放于对接机上，留足10-20mm的切削余量。

2. 夹紧：根据所焊制的管材、管件选择合适的卡瓦夹具，夹紧管材，为切削做好准备。

3. 切削：切削所焊管段、管件端面杂质和氧化层，保证两对接端面平整、光洁、无杂质。

4. 对中：两焊管段端面要完全对中，错边越小越好，错边不能超过壁厚的10%。否则，将影响对接质量。

5. 加热：对接温度一般在210-230℃之间为宜，加热板加热时间冬夏有别，以两端面熔融长度为1-2mm为佳。

6. 切换：将加热板拿开，迅速让两热融端面相粘并加压，为保证熔融对接质量，切换周期越短越好。

7. 熔融对接：是焊接的关键，对接过程应始终处于熔融压力下进行，卷边宽度以2-4mm为宜。

8. 冷却：保持对接压力不变，让接口缓慢冷却，冷却时间长短以手摸卷边生硬，感觉不到热为准。

9. 对接完成：冷却好后松开卡瓦，移开对接机，重新准备下一接口连接。

三、安装施工

1. 安装前检验管槽是否达到安装要求，然后查看管道外观有无明显凹陷、裂痕、擦伤、划伤，发现质量隐患及时更换。

2. 在管道弯头、三通、渐缩接头、消防栓等处均用C2砼设置混凝土支礅，法兰阀门用砖砌支礅加固。

3.PE给水管与金属管道、阀门、消防栓连接时，必须采用钢塑过渡接头或专门的法兰连接。

4. 在管路隆起部位或上坡地段均应设置排气阀，以减小气、水混压对管道的冲击。管道与排气阀的比例设计为1:8。

5. 由于PE管材本身具有较好的柔韧性和伸缩性，所有管道安装均未考虑伸缩节的安装。
