【供应】CARX复合式清水排气阀

CARX复合式清水排气阀
单价: 面议
起订:
供货总量:
发货期限: 自买家付款之日起 3 天内发货
所在地: 上海
有效期至: 长期有效
最后更新: 2015-09-06 11:45
浏览次数: 2214
询价
产品详情
CARX复合式清水排气阀
http://www.hushanfamen.com/Valve_Product_397.html



产品名称: CARX复合式清水排气阀
产品型号: CARX
产品口径: DN20-100mm
产品压力: 1.0-1.6MPa
产品材质: 铸铁、铸钢、不锈钢
联系电话: 021-31007323
联系传真: 021-33321522
Email: hushanfamen@126.com
联系人: 周生
联系手机: 18818008975
QQ: 178876695
公司名: 沪山阀门制造(上海)有限公司
帐号:  03416900040041464
税号:  310115312539830
售后承诺: 质保一年,质量三包:包修、包换、包退。

沪山阀门制造(上海)有限公司是国内著名〖CARX复合式清水排气阀〗制造商,也是国内大型【排气阀】生产商之一,公司自成立以来始终围绕客户的需求并持续创新,为广大的代理商和企业客户提供〖CARX复合式清水排气阀〗解决方案,质量可靠,价格实惠,故畅销全国各地,欢迎新老客户来电,来函,我们将为您提供最优质的服务。

一、CARX复合式排气阀 概述:

复合式排气阀用于管路上的最高点或有闭气的地方,排除管内的气体来疏通管道,达到正常工作,如不装排气阀,管内流动的液体产生动热引起气体,形成短路,使管道出水容量达不到要求,其次,管道运转时出现停电、停泵管道会出现负压力,而会引起管道振动或破裂,排(吸)气阀就迅速把空气吸入管内,防止管道振动或破裂。

二、CARX复合式排气阀 作用原理:


当管内开始注水时,塞头停留在开启位置,进行大量排气,当空气排完时,阀内积水浮球被浮起,传动塞头至关闭位置,停止大量排气;当管内水正常输送时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气则由小孔排出。当抽水机停止,管内水流空时,或遇管内产生负压时,此时塞头开启,吸入空气确保管线安全。


三、CARX复合式排气阀 结构与用途:


CARX复合式排气阀为圆桶状式阀体,快速排(吸)气阀内部主要有不锈钢浮球及塞头。
CARX复合式排气阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。


四、CARX复合式排气阀 技术参数:


1.介质:清水
2.温度:常温
3.阀体:灰铸铁HT200
4.浮球与塞头:不锈钢
5.密封材料:丁晴橡胶
6.阀体试验打压:1.5mpa
7.浮球、密封试验打压:0.05-1.1MPA不漏水


五、CARX复合式排气阀 零件材质:



序 号

名 称 材 质

1

阀 体

HT200

2

阀 盖

HT200

3

浮 球

SUS 304

4

杠杆架

铸铜ZH59

5

铸铜ZH59

6

塞 头

丁睛橡胶NBR


六、CARX复合式排气阀 主要外形及连接尺寸:

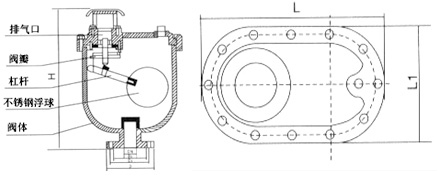

复合式排气阀结构图



型 号

公称通径 DN(mm) 尺 寸(mm)
H L L1 D D1 D2 z-φd

CARX-1.0
CARX-1.6

20

375

290

180

105

75

55

4-12

25

375

290

180

115

85

65

4-14

50

480

360

205

160

125

100

4-14

80

520

405

245

195

160

135

4-18

100

530

405

245

215

180

155

4-18


七、CARX复合式排气阀 每小时排气量表:


规格DN

25

50

80

100

150

200

250

300

350

400

立方米/小时

2-88

85-352

22-904

34-1413

76-3179

135-8831

212-8831

305-12717

415-17309

542-22608




沪山阀门制造(上海)有限公司,原上海沪山阀门厂创建于1985年,是一家有几十多年历史的大型阀门专业生产阀门企业,阀门制造行业的骄子,流体控制中的佼佼者。专业生产制造各种高中低压阀门,气动球阀,气动蝶阀,气动闸阀,气动调节阀,电动蝶阀,电动闸阀,质量保证,价格合理,专业服务。
沪山阀门从铸造、锻造加工到组装,都是在严格的质量管理下进行系列化生产。另外,沪山的产品在出厂时,均根据本公司制定的“质量保证条例”进行严格检查,因此得到了世界各地用户的好评,被誉为“良心阀门”。
