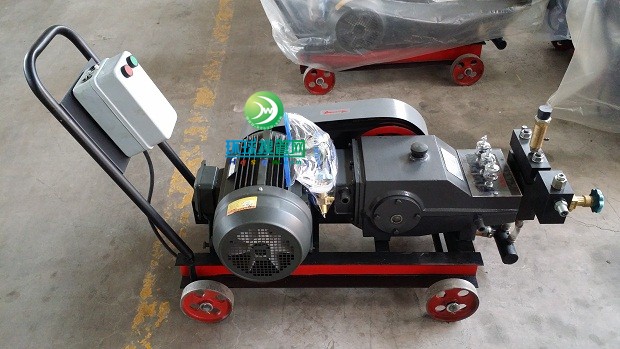

一、3D-SY7.5型系列电动试压泵用途：
3D-SY7.5型系列电动试压泵为三柱塞电动高压泵，广泛运用于石油装备制造、航天、军工、船只、核电、石油化工、冶金等领域，也可作为主机或配套设备运用。适用于各类压力容器、锅炉、管道、阀门等作强度试验、密封试验、爆破试验以及试验室中取得高压液体；也可用于漏失量检查及高压介质灌注。该试压泵外加清洗附件还可作为小型清洗机运用。
二、3D-SY7.5型系列电动试压泵特征：
3D-SY7.5型系列电动试压泵具有体积小、流量大、效率高、作业平稳、操作简略、安全可靠等特征。该高压试压泵可在额定流量和压力下连续作业。该泵运送介质通常为常温清水，也可运用乳化液、防锈水及粘度与水附近的中性油品。
新式三缸卧式试压泵，现为职业技术干流，其特征是流量大、效率高、作业平稳、功用安稳、操作功用好、试验压力手动恣意调度，具有自动保压功用。
三、3D-SY7.5型系列电动试压泵规格型号：
|
规 格 型 号 |
流 量 L/h |
额定 压力Mpa |
泵 速 r/min |
功 率 Kw |
外 形 尺 寸 长x宽x高mm |
重 量 Kg |
|
3DSY1420/15 |
1150 |
15 |
550 |
7.5 |
1200700X700 |
190 |
|
3DSY1150/25 |
1000 |
25 |
||||
|
3DSY910/31.5 |
750 |
31.5 |
||||
|
3DSY700/40 |
600 |
40 |
||||
|
3DSY510/60 |
400 |
60 |
||||
|
3DSY350/70 |
300 |
70 |
||||
|
3DSY235/80 |
200 |
80 |
285 |
5.5 |
180 |
|
|
3DSY150/100 |
150 |
100 |
||||
|
3DSY235/100 |
230 |
100 |
285 |
5.5 |
1200700X700 |
190 |
四、主要结构及工作原理
本机主要由高压往复泵、溢流阀（40Mpa以上规格无此部件）、止回泄压阀、高压软管等组成。
1、高压往复泵：本泵为卧式三柱塞泵，由电动机驱动，分为动力端和液力端。
（1）动力端：（如图1）由皮带轮、曲轴、连杆等组成。电机通过皮带轮传动并减速，带动曲轴旋转由曲轴连杆机构将旋转运动转换为直线往复运动，带动柱塞往复运动。
（2）液力端：（如图2）由柱塞副、缸体、泵头、进出水阀组、安全阀等组成。连杆带动柱塞往复运动，使缸体内容积周期变化，当柱塞为吸入行程时，出水阀关闭，工作介质在大气压下顶开进水阀进入缸体内；在排出行程时，进水阀关闭，柱塞将工作介质通过出水阀并经泵头排出。该过程周期性重复进行，从而完成泵将工作介质吸入并排出的功能。
2、溢流阀（如图3）用于调节泵的输出压力及恒定系统压力。
顺时针旋转调节螺母，泵的输出压力升高，反之，则输出压力降低。当进行保压试验时，当系统压力达到设定压力值后，应反时针旋转调节螺母将溢流阀全部打开，以卸除泵的排出压力。
当用户需要恒压输出时，只需将压力调到设定值并锁紧锁紧螺母即可。
3、止回泄压阀（如图4）用于自动截断保压及卸除系统压力。、
保压试验结束后，打开泄压阀手轮，即可卸除系统压力。在升压过程中，若误操作使系统压力高于应设定值，可适当打开泄压阀手轮，卸除部分压力后重新升压。
在该阀上装有压力表，在升压过程及保压过程中均显示试压管路压力。
五、安装及使用方法
1、安装
（1）安装好扶手。
（2）安装好电机起动器及电源线路。（见图6）
（3）安装好止回泄压阀（该件出厂时由主机拆下单独包装）。安装位置见图5，该件由反顺螺母与溢流阀三通出口（40MPa以上规格直接与泵头出口）连接，连接处应用紫铜垫进行密封。
（4）安装好压力表。
（5）用高压软管将试压管路与止回泄压阀进行连接，连接处应用紫铜垫进行密封。
（6）装好进水管路。
2、使用方法
（1）使用前的准备工作
a.传动箱内加足润滑油，使油面达到油位指示线位置，润滑油为N46号机械油（或40＃机械油）。
b.检查各螺纹连接处有无松动。
c.检查电机及启动器绝缘部分是否符合电器规程要求。为安全用电，整机必须可靠接地。
d.设置一清洁的贮水器并保证足够的水源供应。将进水管滤网放入贮水器中，注意滤网不得露出水面。
