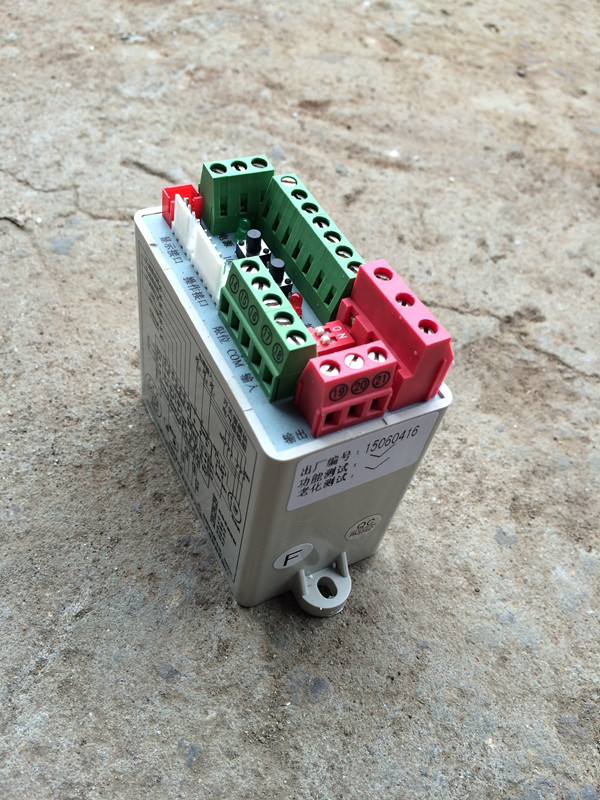

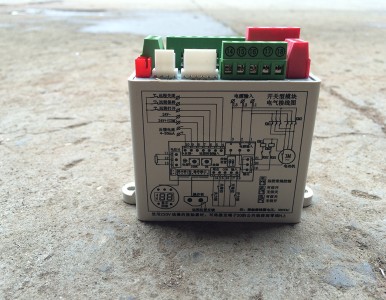

【供应】PK-3F-J PT-3F-J

PK-3F-J PT-3F-J三相阀门控制模块集相许自动调整，阀位变送、隔离放大、功率驱动等诸多功能于一体，具有缺相保护、过力矩保护、电子互锁保护、禁动延时保护、温度保护等完善的保护功能，还可加配现场按钮板，实施现场操作并提供多种报警输出；加配阀位液晶显示屏，精确直观的显示阀位开度；加配红外遥控功能，实现较高防护等级的现场操作。该产品具有抗干扰能力强、性能可靠、抗震、防潮、体积小、接线简单、调试方便等优点。现已广泛应用于DKJ、DKZ、DZW、LQA、QB、QT、SD、SM、SMC、SR、2SA、802、903、3410、3610等系列产品上

保护功能 ：

1、禁动延时保护
本产品具有禁动延时保护功能，即：电动执行器刚停下来，若立即施加控制信号，执行器将延迟 0.6 秒后再动作，从而避免或减少了机械部分由于惯性承受的反向作用力。此保护功能同时适用于现场控制方式和远程控制方式。
       2、电子互锁保护
在一个指令正在执行且保持有效，再施加另一个反向控制指令时（即两个指令同时存在并有效），此时电动执行器将停下来不动作（并不损坏）。当其中一个指令先撤掉后，电动执行器将执行后撤的指令。此保护功能同时适用于现场控制方式和远程控制方式。
       3、瞬时过力矩保护
为了适用 DZW、博纳德等系列产品瞬时过力矩控制的要求，本产品精心设计了一套保护功能。例如：当开向过力矩开关瞬间被顶开，阀门将停下不再动作，即使力矩开关瞬间顶开后再闭合，阀门仍不会动作，只有关向(反向)动作一下，即可解除过力矩保护。
       4、阀门卡死的解卡功能
本控制模块设计了在电机启动 1.3 秒以内，不检测过力矩信号，当 1.3秒过后，实时监测过力矩信号。电动执行器每次都将以最大转矩启动，从而克服了阀门卡死的问题。

其特点详解如下：

1·输入电压范围：AC340V～420V。

2·三相三线制、三相四线制均适用。

 3·可自动校正三相电源的相序而正确执行对阀门的开、关操控，用户可随意接入电动执行器的三相电源。

 4·输入/输出信号均经过光电隔离（可承受2000V浪涌电压）。

 5·位置反馈4～20mA信号负载电阻：50Ω～700Ω,

精度：0.5%；三电位器调节技术大大简化调节过程。

6·正作用/反作用选择通过模块上的拨码开关完成。

 7·可检测三相电源的缺相。当电源缺相时，LED灯点亮报警，自动禁止执行器的一切电动操作，直到电源三相供电正常为止。

8·若输入信号丢失，执行器将根据用户事先在模块上的拨码使阀门保持原位不动，或动作到阀门全开的位置，或动作到阀门全关的位置。

9·工作温度范围：-20℃～+65℃。
