【Q10-1W部分回转型电动蝶阀】价格_厂家

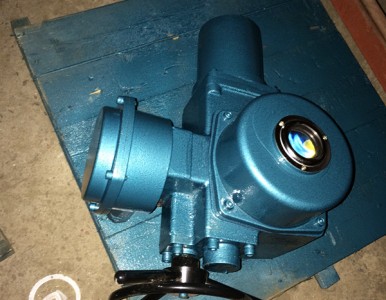

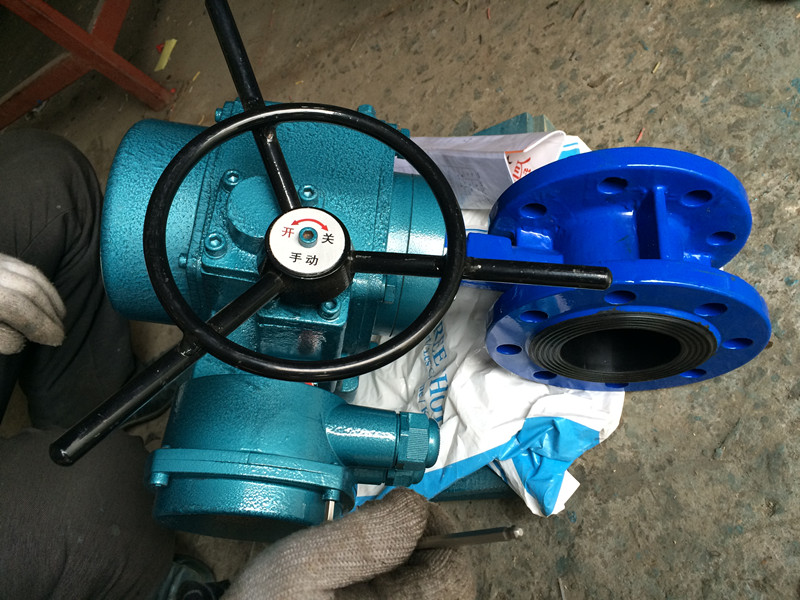

Q10-1W部分回转型电动蝶阀部分回转阀门电动装置，简称为Q型电装。是阀门实现开启、关闭或调节控制的驱动设备，适用于蝶阀、球阀、旋塞阀和风门等做90°回转的阀门。 是力拓公司全力开发的一款可远距离控制，也可现场操作的产品。广泛用于电力、冶金、石油、化工、食品、纺织、造纸、制药、水厂和污水处理等行业。

本产品的性能符合JB/T8528-1997《普通型阀门电动装置技术条件》的规定；隔爆型的性能符合GB3836.1-2000《性气体环境用电气设备第1部分：通用要求》，GB3836.2-2000《性气体环境用电气设备第2部分：隔爆型“d”》及JB/T8529-1997《隔爆型阀门电动装置技术条件》的规定。

部分回转电动装置按防护类型可分为户外型和隔爆型；

按控制方式又可分为常规型、整体型和整体调节型。

主要型号有Q10 Q10-1W Q20 Q20-1W Q30 Q30-1W Q40 Q40-1W Q60 Q60-1W Q90 Q90-1W Q120 Q120-1W Q200 Q200-1W
2.型号表示方法
Q 10-1W                          A表示带现场按钮；F表示带4-20mA信号输出
                                 Z：表示整体型；T：表示整体调节型
                                  防护类型：B表示隔爆型；无代号为户外型
输出转速：阿拉伯数字表示，单位r/min（转/分）
额定输出转矩：阿拉伯数字表示，单位kgf?m
产品型式：Q或DQ表示部分回转电动装置。Q为一体结构DQ为叠加结构。
型号示例：
1）DQW10-1EB 表示部分回转电动装置，输出转矩10kgf?m（100 N?m），输出转速1 r/min，隔爆型。
2）DDQW1200-0.44EBT叠加结构,输出转矩12000N.m，输出转速：0.44 r/min,防爆一体化智能型。
3.工作环境和主要技术参数
3.1电源：常规，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）；
单相220V、110V（50Hz、60Hz）
3.2工作环境
3.2.1环境温度：-20~+60℃  （特殊订货 -40~+80℃）
3.2.2相对湿度：≤95%（25℃时）
3.2.3防护类型
3.2.3.1户外型：用于无易燃、易爆和无腐蚀性介质的场所；
3.2.3.2隔爆型：有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）
3.2.4防护等级：IP55（特殊订货IP65、IP67）
3.2.5工作制：短时10分钟（特殊订货30分钟）

部分回转电动装置技术参数见表1

基座号	型号	输出转矩 N.m	最大阀杆直径（mm）	手动速比	输出转速(r/min)
					0.5	1	1.5	2	3	4
					电机功率(kw)
Q1	Q10	100	28	88	0.03	0.06	0.09	0.12	0.18	0.25
	Q20	200			0.06	0.09	0.12	0.18	0.25	0.37
	Q30	300			0.06	0.12	0.18	0.18	0.37	0.37
Q2	Q60	600	42	74	0.18	0.18	0.25	0.37	0.55	0.75
	Q90	900			0.18	0.25	0.37	0.55	0.75	1.1
	Q120	1200			0.18	0.37	0.55	0.75	1.1	1.5
Q3	Q200	2000	60	67	0.37	0.55	0.75	1.1	~	~
	Q250	2500			0.55	0.55	0.75	1.1	~	~
	Q300	3000			0.55	0.75	1.1	~	~	~
	Q400	4000			0.55	0.75	~	~	~	~
	Q500	5000			0.75	1.1	~	~	~	~

电机技术参数见表2

功率KW	0.03	0.06	0.09	0.12	0.18	0.25	0.37	0.55	0.75	1.1
电流A	0.3	0.48	0.6	0.7	0.95	1.3	1.6	2.4	3	3.4

外形尺寸见表3

型号	B1	B2	H1	H2	L	L1	фD
Q1	207	100	227	389	477	260	200
QB1	311	100	262	444	527	310	200
Q2	252	145	293	455	550	323	375
QB2	356	145	336	510	584	363	375
Q3	282	180	311	459	662	390	510
QB3	386	180	346	495	662	390	510

注：QB为隔爆型 H1为户外型、隔爆型 H2为整体型、整体调节型

• 日本阀门总代理耀希达凯丝扣过滤器	• OKM阀门总代理日本奥村OKM蝶阀
• 进口蝶阀	• PP电动蝶阀PP电动球阀
• 卫生级多位调节焊接蝶阀卫生级蝶阀	• Y45Y杠杆式调节阀-沪一阀门

扬州YDF-WF-312-4执行	QDA-20 QDA-30
ZYS-50 ZYS-05	角行程DKJ-510CX开关型

【供应】Q10-1W部分回转型电动蝶阀
