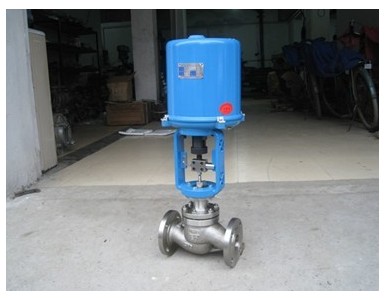

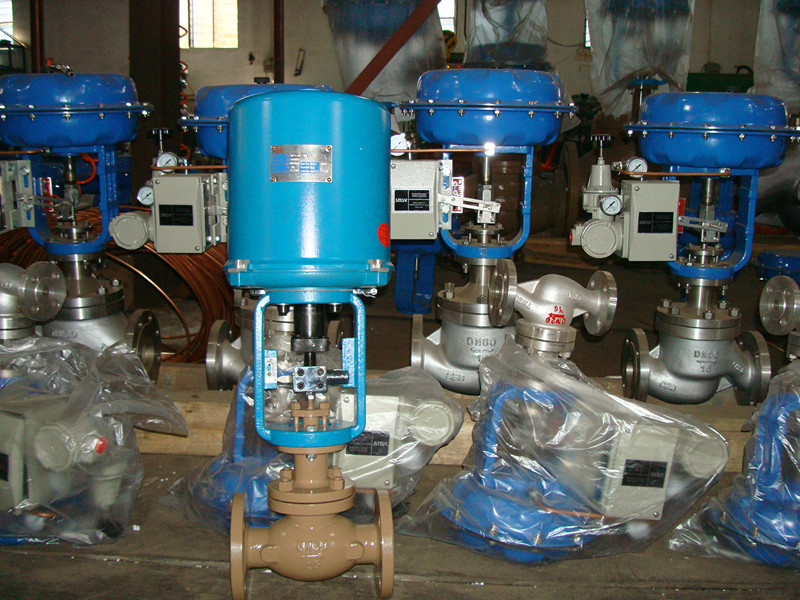

381LSC-99直行程电子式执行机构是以220V交流单相电源作为驱动电源，接受来自计算机调节器或操作器的4-20mADC，或者1-5VDC输入信号来运转的全电子式执行机构，机内有伺服系统，无需另配伺服放大器，关键部件“控制器”采用先进的混合集成电路，并用树脂浇铸固化，经老化处理，可靠性高，防潮，防震。用电位器调整零点、行程、灵敏度，方便易行；用功能开关任意选择正、反动作、选择断信号的三种状态。同时，执行器具有过载保护、温度保护及压缩弹簧保证阀门的关严等三种保护功能。是一种具有高可靠性的产品，可与各种直行程和角行程调节阀门组成电动调节阀。
381LSC-99 直行程电动执行机构产品特点
1.执行器设计有伺服系统（无需另配伺服放大器），只需接入DC4～20mA（或DC1～5V）信号和AC220V单相电源即可工作。内设接线端子，接线极为简单方便。
2.执行器的关键部件─控制器，采用最先进的混合集成电路，用树脂密封浇铸，外形为匣状，体积小，可靠性高。
3.驱动量的反馈检测采用高性能导电塑料电位器，分辨率＜0.4%。
4.具备自诊断功能，当发生故障时，控制器上的指示灯会立即发出指示信号。
5.用状态选择开关可以设定断信号时，（阀芯处于全开，全闭或自锁状态）。
6.用状态选择开关可以设定（正、反动作）。
7.用状态选择开关可以设定输入信号为（DC4～20mA或DC1～5V）。
8.调整工作零点（始点）和行程（终点）简单易行。
9.当突然断电时，能确保阀芯自锁。
10、采用同步皮带传动，有效降低了噪音。
11、延时保护功能，额定负载时，能实行状态自锁，故障发生时，能立即起动保护，并可反向运行取消延时保护
技术参数
输入信号: 4～20mADC或1～5VDC
开度信号: 4～20mADC(负荷电阻500Ω以下)
死区: 0.8～1.0%可调到0.4%
零点调整: 25%
量程调整: 20～100%
电源: AC220±10% 50Hz
允许振动: 1.5G以下
相对湿度: 普通型95%以下,防爆型45～85%
环境气体: 无腐蚀性气体
保护等级: IP65
防爆等级: EXd II BT4
主要技术参数
|
|
参数名称 |
3810系列 |
3410系列 |
|
|
控制机构 |
输入信号 |
4～20mADC或1～5VDC |
220VAC开关信号 |
|
|
开度信号 |
4～20mADC(负荷电阻500Ω以下) |
反馈4～20mADC或0～1.0KΩ |
||
|
死区 |
0.8～1.0%可调到0.4% |
|
||
|
零点调整 |
25% |
|
||
|
量程调整 |
20～100% |
|
||
|
基本误差、回差 |
1.0% |
|
||
|
控制限位、开关 |
开侧、闭侧 |
开侧、闭侧 |
||
|
开度检测 |
精密导电塑料电位器 |
精密导电塑料电位器 |
||
|
动力 |
电源 |
AC220±10% 50Hz |
AC220±10% 50Hz |
|
|
驱动电机 |
AC可逆单相齿轮减速电机 |
AC可逆单相齿轮减速电机 |
||
|
耗电功率 |
A型 |
50 VA |
50 VA |
|
|
B型 |
150 VA |
150 VA |
||
|
C型 |
220 VA |
220 VA |
||
|
D型 |
350VA |
350VA |
||
|
附属机构 |
过载保护单元 |
A、B型任选，C、D型必备 |
|
|
|
力矩开关 |
角行程可以安装（选择件） |
角行程可以安装（选择件） |
||
|
空间加热器 |
选择件，但防爆型不装 |
选择件，但防爆型不装 |
||
|
手动机构 |
便携式手动曲柄 |
便携式手动曲柄 |
||
|
安装条件 |
环境温度 |
普通型无加热器-10℃～＋60℃ |
普通型无加热器-10℃～＋60℃ |
|
|
普通型有加热器-35℃～＋60℃ |
普通型有加热器-35℃～＋60℃ |
|||
|
防爆型-10℃～＋60℃ |
防爆型-10℃～＋60℃ |
|||
|
允许振动 |
1.5G以下 |
1.5G以下 |
||
|
相对湿度 |
普通型95%以下,防爆型45～85% |
普通型95%以下,防爆型45～85% |
||
|
环境气体 |
无腐蚀性气体 |
无腐蚀性气体 |
||
|
接线口 |
普通A、B、C型2-PF1/2 |
普通A、B、C型2-PF1/2 |
||
|
普通D型和防爆型2-PF3/4 |
普通D型和防爆型2-PF3/4 |
|||
|
配线口 |
信号线屏蔽并与电源线隔离 |
|
||
|
保护等级 |
IP65 |
IP65 |
||
|
防爆等级 |
EXd II BT4 |
EXd II BT4 |
||
通过认证
