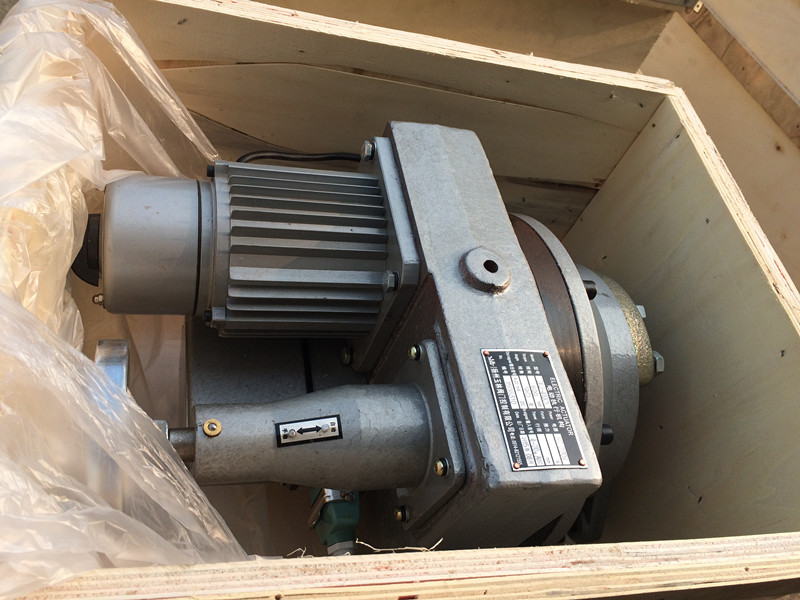

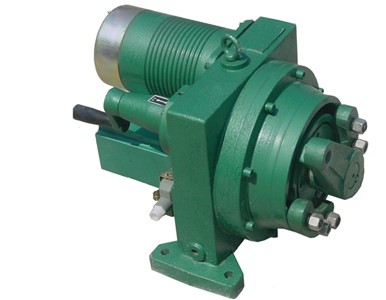

【供应】DKJ-310CX国产电动执行器

DKJ-310CX国产电动执行器是DDZ型电动单元组合仪表中的执行单元，它接受调节单元的输出信号，自动地操纵执行机构完成调节任务，广泛地用于电力、化工、石油、冶金、建材等行业。

DKJ-310CX国产电动执行器配上各种电动操作器，可完成调节系统的“手动---自动”的无扰动切换，及对被调节对象的远方手动操作。

DKJ-310CX国产电动执行器设有终端电气限位和机械限位双重保护，位置发送器为模块化结构。

技术参数
型号 出轴转矩（Nm） 额定转角 全行程时间（S） 额定电流（A） 　质量（Kg）
DKJ-210 100 90° 100±20 0．5 31
DKJ-310 250 90° 100±20 0．65 48
DKJ-410 600 90° 100±20 1．5 86
DKJ-510 1600 90° 100±20 2．5 125
DKJ-610 4000 90° 100±20 4．5 125
DKJ-710 6000 90° 100±20 8 145

型号与规格
单位：mm　　　　　表10
型号 A B C D E F G H1 H2 H3 H4 L 1Φ 2Φ 3Φ 键
DKJ—210 220 245 130 158 86 35 100 270 233 128 20 360 Φ12 Φ25 Φ14 8x7
DKJ—310 260 300 100 130 115 50 120 307 260 135 20 445 Φ13 Φ35 Φ16 10x8
DKJ—410 320 365 130 162 142 60 150 380 322 170 30 565 Φ14 Φ40 Φ18 12x8
DKJ—510 390 424 180 212 121 80 170 440 379 196 35 640 Φ14 Φ58 Φ20 18x11
DKJ—610 430 476 200 240 140 100 170 495 435 225 35 690 Φ14 Φ60 Φ30 18x11
DKJ—710 510 560 270 320 165 110 215 630 544 304 50 810 Φ22 Φ86 Φ30 24x14

特点
●位置发送器采用齿轮式传动，确保限位可靠准确
●采用带角度指示的精密导电塑料电位器调试方便，易懂
●电路采用环氧树脂封装的模块结构并经高低温老化，确保稳定可靠
●电机采用带过载保护的户外型伺服电机
型号编制说明
DKJ-310（CX）
DK：普通型J：角行程310：输出力矩
C：有“C”表示反馈信号4～20mA，无“C”表示反馈信号0～10mA
X：有“X”表示带电气限位，无“X”表示不带电气限位
