【供应】ZYS-10 ZYS-20

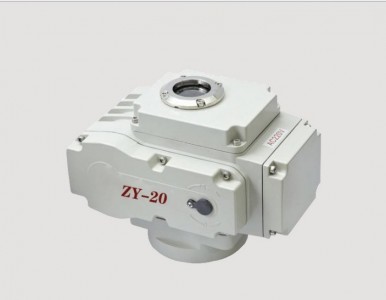

ZYS-10 ZYS-20精小型阀门电动执行器，产品广泛应用于：楼宇、石油、化工、电力、能源、建材、水处理、船舶、造纸及冶炼等自动化系统工程。

使用方法
1、线与拨码选择
 ECM-2C型模块按下图所示完成模块与执行器接线。位置电位器的阻值应为≥1KΩ
 用万用表检查模块上的电机边线端，确保无短路现象。
 以上连线检查无误后，接入220V电源线。2、  调试先通过执行器上的手轮将执行器动到全行程的中间位置。
在无控制电流(及丢信)情况下，将丢信动作拨码开关拨到“开”位置，接通AC200V电源，此时电源批示灯和丢信指示灯点亮，执行器应向开方向动作：将丢信动拨码开头拨到“关”位置，此时执行器应向关方向动作：将丢信动作拨码开关拨到“停止”位置，此时执行器应停止动作：若执行器动作相反，应将“电机开”和“电机关”接线交换。阀位反馈电流调试，将执行器动作到关位，调节“调零”电位器，使测试点两端的电压差为零，然后调节“低端”电位器使输出信号为4mA;将执行器动作到开位，调节“高端”电位器使输出信号为20mA。上述调节只需一次即可完成（“调零”、“低端”和“高端 ”电位器均是顺时针方向增大，逆时针方向减小）。注意：当阀位由关到开时，阀位电位器中心轴头对地GND电压的值应由小到大变化。
为了保证执行器在自动控制中的定位精度，须调节灵敏范围。灵敏度范围小，定位精度高，但容易产生振荡。灵敏度范围大，不容易产生振荡但定位精度差。调节“灵敏度”电位器可以二位这间取折衷，使其不产生振荡为优秀调节值
注意：1灵敏度电位器，为单圈270°电位器，到位后不要用力旋转，否则会损坏电位器。
2、调零、低端 、高端电位器，均匀精密多圈电位器（可旋转约25圈）。
1.工作电压：DC24V,DC220V,AC24V,AC110V,AC220V,AC380V 2.输出扭矩：20N.M,30N.M50N.M,100N.M,200N.M,400N.M,600N.M,1000N.M,1600N.M2000N.M, 3.可配蝶阀：口径DN25-DN700 可配球阀：口径DN15-DN300 ZY系列电动执行器技术先进 性能好,质量高的特点质量有保证技术先进,质量有保证,产品实行三包,售后服务优良,产品终身保修欢迎咨询洽谈。
