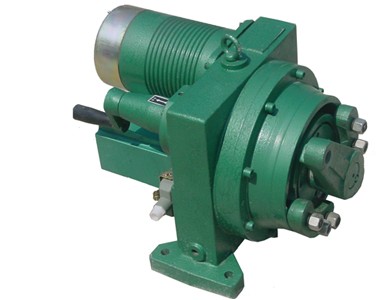

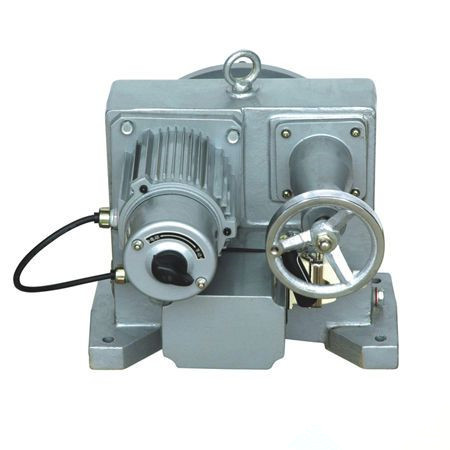

DKJ-310开关量执行器接受统一的标准信号4～20mA,DC(或0～10mA,DC)， 输入信号和位置发送器的反馈信号，通过伺服放大器的比较后，输出开关信号，驱动电机，经过机械减速，将输入信号转换成相对应的输出轴转角位移：自动地操纵 风门挡板，蝶阀，球阀等装置，完成系统的自动调节任务：它广泛应用于电站、冶金、石油、化工、机械、轻工、纺织、食品和医药等工业部门的调节系统中.
特点
●位置发送器采用齿轮式传动，确保限位可靠准确
●采用带角度指示的精密导电塑料电位器调试方便，易懂
●电路采用环氧树脂封装的模块结构并经高低温老化，确保稳定可靠
●电机采用带过载保护的户外型伺服电机
型号编制说明
DKJ-310(CX)
DK：普通型J：角行程310：输出力矩
C：有“C”表示反馈信号4～20mA， 无“C”表示反馈信号0～10mA
X：有“X”表示带电气限位，无“X”表示不带电气限位
产品规格型号
型号
出轴转矩(Nm)
额定转角
全行程时间(S)
额定电流(A)
质量(Kg)
DKJ-210
100
90°
100±20
0．5
31
DKJ-310
250
90°
100±20
0．65
48
DKJ-410
600
90°
100±20
1．5
86
DKJ-510
1600
90°
100±20
2．5
125
DKJ-610
4000
90°
100±20
4．5
125
DKJ-710
6000
90°
100±20
8
145
单位：mm 表 10
型号
A
B
C
D
E
F
G
H1
H2
H3
H4
L
1Φ
2Φ
3Φ
键
DKJ-210
220
245
130
158
86
35
100
270
233
128
20
360
Φ12
Φ25
Φ14
8x7
DKJ-310
260
300
100
130
115
50
120
307
260
135
20
445
Φ13
Φ35
Φ16
10x8
DKJ-410
320
365
130
162
142
60
150
380
322
170
30
565
Φ14
Φ40
Φ18
12x8
DKJ-510
390
424
180
212
121
80
170
440
379
196
35
640
Φ14
Φ58
Φ20
18x11
DKJ-610
430
476
200
240
140
100
170
495
435
225
35
690
Φ14
Φ60
Φ30
18x11
DKJ-710
510
560
270
320
165
110
215
630
544
304
50
810
Φ22
Φ86
Φ30
24x14
