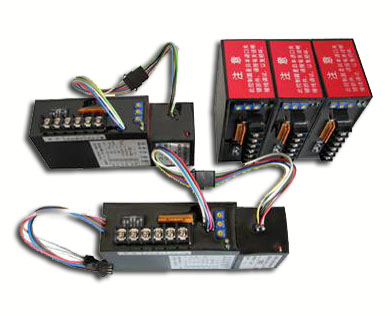

【供应】CPA101-220电子式381执行器模块

CPA101-220电子式381执行器模块只需接入DC4～20mA（或DC1～5V）信号和AC220V单相电源即可工作。内设界线端子，接线极为简单方便。

1、调整

执行器无论是单机出厂，还是组装在调节阀上出厂，出厂前均已调整，但是考虑到运输及安装过程中可能发生激烈的振动、撞击等现象，因此在运行之前，应先确认其动作是否准确，如有偏差或不符合现在的要求，则应按以下步骤重新调整(见图1)。

1.1配线

a) 松开护罩紧固螺栓，向上垂直地拆卸护罩。

b) 外部配线与控制器上接线端子的连接，按控制器侧面上的接线示意图的要求。

1.2状态开关的设定

控制器上共设有6只状态开关：

正反动作状态由开关①、②设定；

断信号动作状态由开关③、④、⑤设定；

输入信号状态由开关⑥设定。

a) 输入信号状态设定

当输入信号为DC4~20mA时，将开关⑥向右拨ON(通)

当输入信号为DC1~5V时，将开关⑥向左拨OFF(断)

※图1中开关⑥向右拨ON(通)，输入信号为DC4~20 mA。

b) 断信号动作状态设定

◎“全开状态”：将开关③向右拨ON(通)将开关④和⑤向左拨OFF(断)。

(当输入信号断开时，执行器的输出轴升到最上端限位停止，阀芯处于“全开”位置)

◎“全关状态”：将开关④向右拨ON(通)将开关③和⑤向左拨OFF(断)。

(当输入信号断开时，执行器的输出轴降到最下端限位停止，阀芯处于“全关”位置)

◎“保持状态”将开关⑤向右拨ON(通)，将开关③和④向左拨OFF(断)。

(当输入信号断开时，执行器的输出轴停止运动，阀芯仍保持在相应的位置。)

※图1中开关③、④、⑤的设定是“保持”状态

c) 正反动作状态设定

◎“正动作状态”：将开关①向右拨ON(通)，将开关②向左拨OFF(断)

(随着输入信号增大，输出轴向下端运动(关闭阀芯)；随着输入信号减小，输出轴向上端运动(开启阀芯)。)

◎“反动作状态”：将开关②向右拨ON(通)，将开关①向左拨OFF(断)

(随着输入信号增大，输出轴向上升运动(开启阀芯)；随着输入信号减小，输出轴向下端运动(关闭阀芯)。)

※图1中开关①、②的设定是“反动作”状态
