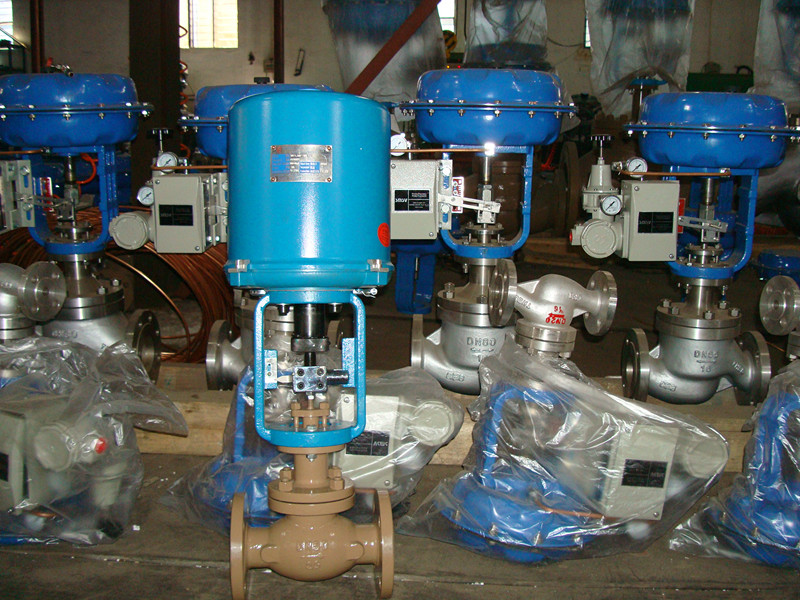

华通电子式执行器381LSC-260是以220V 交流单相电源作为驱动电源,接收来自调节器控制信号(DC4-20mA 或DC1-5V）,实现预定直线往复运动的新型执行器。本系列执行器被用作调节阀的执行机构时,几乎具备了调节阀本身所要求的各种动作变换功能以及阀开度信号功能和手动功能。因此被广泛应用于发电,冶金,石化,轻工以及环保等工业部门。
主要技术参数
|
参数名称 |
3810系列 |
3410系列 |
||
|
控制机构 |
输入信号 |
4～20mADC或1～5VDC |
220VAC开关信号 |
|
|
开度信号 |
4～20mADC(负荷电阻500Ω以下) |
反馈4～20mADC或0～1.0KΩ |
||
|
死区 |
0.8～1.0%可调到0.4% |
|||
|
零点调整 |
25% |
|||
|
量程调整 |
20～100% |
|||
|
基本误差、回差 |
1.0% |
|||
|
控制限位、开关 |
开侧、闭侧 |
开侧、闭侧 |
||
|
开度检测 |
精密导电塑料电位器 |
精密导电塑料电位器 |
||
|
动力 |
电源 |
AC220±10% 50Hz |
AC220±10% 50Hz |
|
|
驱动电机 |
AC可逆单相齿轮减速电机 |
AC可逆单相齿轮减速电机 |
||
|
耗电功率 |
A型 |
50 VA |
50 VA |
|
|
B型 |
150 VA |
150 VA |
||
|
C型 |
220 VA |
220 VA |
||
|
D型 |
350VA |
350VA |
||
|
附属机构 |
过载保护单元 |
A、B型任选，C、D型必备 |
||
|
力矩开关 |
角行程可以安装（选择件） |
角行程可以安装（选择件） |
||
|
空间加热器 |
选择件，但防爆型不装 |
选择件，但防爆型不装 |
||
|
手动机构 |
便携式手动曲柄 |
便携式手动曲柄 |
||
|
安装条件 |
环境温度 |
普通型无加热器-10℃～＋60℃ |
普通型无加热器-10℃～＋60℃ |
|
|
普通型有加热器-35℃～＋60℃ |
普通型有加热器-35℃～＋60℃ |
|||
|
防爆型-10℃～＋60℃ |
防爆型-10℃～＋60℃ |
|||
|
允许振动 |
1.5G以下 |
1.5G以下 |
||
|
相对湿度 |
普通型95%以下,防爆型45～85% |
普通型95%以下,防爆型45～85% |
||
|
环境气体 |
无腐蚀性气体 |
无腐蚀性气体 |
||
|
接线口 |
普通A、B、C型2-PF1/2 |
普通A、B、C型2-PF1/2 |
||
|
普通D型和防爆型2-PF3/4 |
普通D型和防爆型2-PF3/4 |
|||
|
配线口 |
信号线屏蔽并与电源线隔离 |
|||
|
保护等级 |
IP65 |
IP65 |
||
|
防爆等级 |
EXd II BT4 |
EXd II BT4 |
||
执行器设计有内置伺服系统,无需另配伺服放大器,只需接入DC4-20mA(或
DC1-5V）信号和AC220V 单相电源即可工作。内设接线端子,接线极为简单
方便。
执行器的关键部件—控制器,采用最先进的混合集成电路,用树脂灌封,外形为
匣状,体积小,可靠性高。
位置量的反馈检测采用高性能导电塑料电位器,分辨率<0.4%,具有极高的寿命
