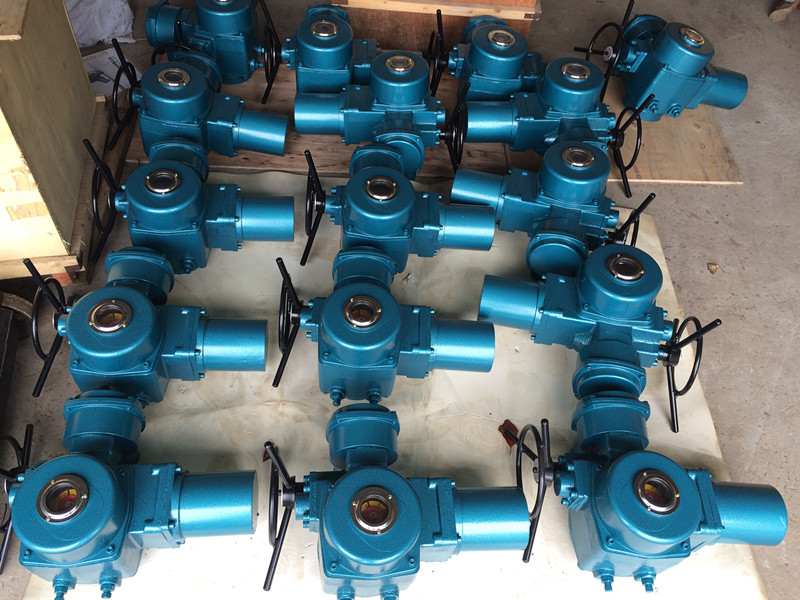

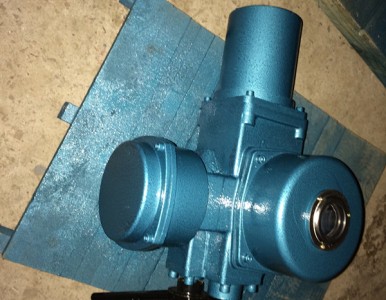

QB30-1W部分回转电动装置，通称为Q型。是实现对阀门的开启、关闭和调节控制的驱动设备.适用于启闭件为90度旋转的阀门.如:碟阀,球阀,旋塞阀和风门。该系列分为:普通型、防爆型、智能整体开关型、智能调节型,非侵入液晶式(带遥控操作器)。
工作环境和主要技术参数
3.1 电源：常规，三相380V（50Hz）
特殊，三相660V、415V（50Hz、60Hz）；
单相220V、110V（50Hz、60Hz）
3.2 工作环境
3.2.1 环境温度： -20~+60℃ （特殊订货 -40~+80℃）
3.2.2 相对湿度：≤95%（25℃时）3.2.3 防护类型
3.2.3.1户外型：用于无易燃、易爆和无腐蚀性介质的场所；
3.2.3.2隔爆型：有dI和dIIBT4两种，dI适用于煤矿非采掘工作面；dIIBT4用于工厂，适用于环境为IIA、IIB级T1-T4组的爆炸性气体混合物。（详见GB3836.1）
3.2.4 防护等级：IP55（特殊订货IP65、IP67）
3.2.5工作制：短时10分钟（特殊订货30分钟）
3.3 技术参数
3.3.1部分回转电动装置技术参数见表1
5.结构
Q型电动装置由专用电机、减速机构、行程控制机构、力矩控制机构、开度指示机构、手轮、机械限位和电气部分等组成。
注意：隔爆型电气部分增加了隔爆面结构，并采用隔爆型接线盒和隔爆型阀门用电动机。安装、调试和维护时，不可损伤隔爆面；不得在爆炸环境下拆去与电气有关的箱盖带电操作，打开电气箱盖前必须先切断电源；重装时盖严紧固以保证隔爆性能！
5.1电动机：户外型采用YDFf型，隔爆型采用YBDFf型阀门专用异步电动机
5.2减速机构：由一对直齿轮和少齿差行星轮两级传动组成。电动机的动力经减速机构传递给输出盘。
5.3力矩控制机构：当输出轴上受到一定转矩后，蜗杆除旋转外还产生轴向位移，由蜗杆上的齿条带动齿轴转动，当输出力矩增大到整定转矩时，则紧固在齿轴上的凸轮使微动开关动作，从而切断电动机电源，?缍??Ｗ??源耸迪侄缘缍?爸檬涑鲎?氐目刂疲?锏奖；し诺哪康摹?/SPAN>
5.4行程控制机构：凸轮轴与输出盘同步转动，当凸轮轴转至预先设定的行程位置时，紧固在凸轮轴上的凸轮使微动开关动作，切断电动机电源，从而实现对电动装置行程的控制。
5.5开度指示机构：开度指示盘固定于行程开关上，凸轮轴转动使指针同时转动，以指示阀门的开关量，同时，凸轮轴上的开度齿轮通过中间齿轮带动电位器齿轮，电位器轴转动，供远传开度指示用。
5.6手电动切换：全自动切换，需手动时直接转动手轮即可操作电动装置；需电动时直接电动操作，没有切换手柄的操作。
注意：电动运行时请勿转动手轮！
5.7机械限位：当行程控制机构不起作用时，用于保护阀门不至超行程而引发事故。
5.8整体型和整体调节型电气部分结构
5.8.1整体型：控
制系统与电动装置集合于一体称为整体型电动装置，其电气部分主要由整体型模块、按钮盒、开度表（或数显指示器）、接触器等组成，电气元件安装在一块可翻转
的板上，以便对力矩控制机构、行程控制机构、开度指示机构进行调整。按钮盒上有三个按钮，中间为现场/远控转换按钮，其左边为现场关阀按钮，右边为现场开
阀按钮，盖上按钮盒盖为远方控制，远程为24VDC开关触点控制（24VDC已内供），打开盖子为现场操作。
5.8.2整体调节型：在整体型基础上引入调节模块即形成整体调节型电动装置，其电气部分由调节模块、按钮盒、开度表（或数显指示器）、接触器等组成。可接收和输出4~20mA标准信号。
