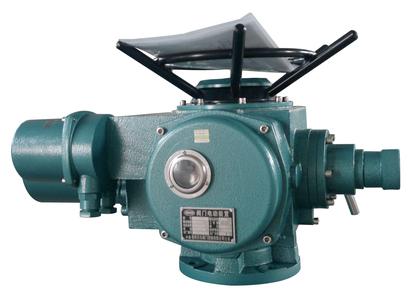

【供应】Z30T-24W启闭机电动头

Z30T-24W启闭机电动头的概述

一.主要技术参数

闸门电动装置Z30型,选用多回转Z30T-24W电动执行器，推力型(球墨铸铁螺母或者铜螺母)，输出扭矩300N.m，输出转速24r/min,电机 功率0.75KW，普通开关型，常规电压380V，配挂壁式控制箱，一般实现对闸门的开关控制，要么全开，要么全关。此类闸门不能对介质流量进行标准控 制。

二.简单介绍

闸门电动装置Z30型，简称为Z型电装，是阀门实现开启、关闭或调节控制的驱动设备。Z型电装适用于闸门、闸阀、截止阀、隔膜阀、柱塞阀、节流阀等。可用 于明杆阀，也可用于暗杆阀。 如果加支架可以作为角行程电动执行器使用，如用于风门，挡板门，烟气挡板门及其类似设备。

本系列电装具有功能全、性能可靠、控制系统先进、体积小、重量轻、使用维护方便等特点。可对闸门实行远控、集控和自动控制。广泛用于电力、冶金、石油、化工、造纸、污水处理等行业。

三．工作环境和主要技术参数

3.1电源：常规，三相380V (50Hz)

特殊，三相660V. 415V (50Hz、60Hz)；

单相220V、IIOV (50Hz、60Hz)

3.2工作环境：

3.2.1环境温度：-20~+60℃ （特殊订货-40一+80℃）。

3.2.2相对湿度：≤95%（25℃时）。

3.2.3防护类型：户外型用于无易燃、易燥和无腐蚀性介质的场所。隔爆型产品有dl和dⅡBT4两种，

dl适用于煤矿非采掘工作面；dⅡBT4用于工厂，适用于环境为ⅡA、ⅡB级T1、T4组的爆炸！

四．安装及使用注意事项

1、本装置可以垂直安装、水平安装，应便于接下、调试和手动操作。

2、安装于闸门联接的牙嵌，轴向间隙不小于1~2mm。

3、安装后初次使用必须按调试要求进行逐项调试，检查各部件正常后才能投入使用。

4、本装置采用阀用三相异步电动机，额定持续工作时间为10min，调试时应予注意。

5、接线时，电缆芯线置于二个垫圈之间，可靠联接，保证接触良好和电气间隙要求。

6、通过接线罩体密封圈的电缆在押金螺母拧紧后，应保证电缆与密封圈之间无间隙。

7、内、外接地均应可靠。

8、拆装电动装置时应注意保护隔爆面，所以隔爆面不得损伤和锈蚀，隔爆面应涂204-1型防锈油。

9、搬动时应小心轻放，保持干燥，防止接触腐蚀性物质，以免损坏电气元件和机械零件。
