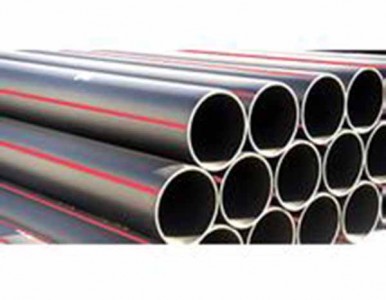

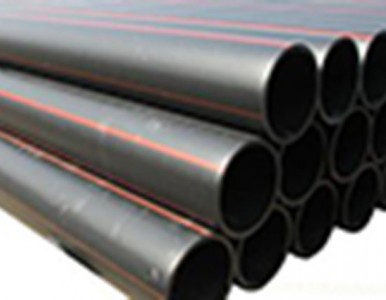

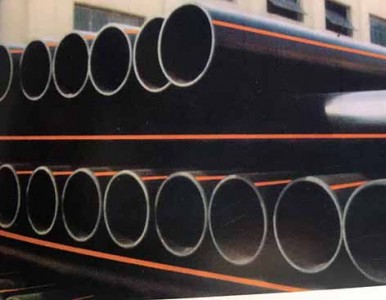

HDPE矿用管 HDPE矿用管 :采用高性能超导电炭黑作为抗静电剂,十溴联苯醚及三氧化二锑作为阻燃剂,经充分混合塑化造粒而成。用此专用料生产的瓦斯管物理机械性能达到PE-80级给水管标准,抗静电性能、阻燃性能达到煤炭部MT558.1-2005的标准要求。
HDPE煤矿管性能指标:
项 目
|
单 位
|
指 标
|
实 验 方 法
|
简支梁缺口冲击
|
KJ/m2
|
≥13.5
|
GB/T1043
|
简支梁无缺口冲击
|
KJ/m2
|
25J不断
|
GB/T1043
|
熔体流动速率
|
g/10min(2.16kg,190℃)
|
0.10-0.20
|
GB/T3682
|
密度
|
g/cm3
|
1.02-1.08
|
GB/T1033
|
拉伸屈服强度
|
Mpa
|
≥17.0
|
GB/T1040
|
弯曲强度
|
MPa
|
≥12
|
GB/T9341
|
弯曲模量
|
MPa
|
≥325
|
GB/T9341
|
成型收缩率
|
%
|
10.6/2.03
|
GB/T15585
|
阻燃性能
|
S
|
有焰燃烧单根/6根综合≤10/18
|
MT558.1-2005(MT181)
|
无焰燃烧单根/6根综合≤60/120
|
|
|
|
表面电阻率
|
Ω*m
|
≤106
|
MT558.1-2005(MT181)
|
1、阻燃、抗静电:煤矿用聚乙烯管材的抗静电成分、阻燃成分均匀分布在管材本体中,因而抗静电及阻燃性能指标,不会因使用时间长而受到影响。抗静电、阻燃性能均符合国家标准,适用于井下易燃、易爆的特定场所。
2、重量轻、安装方便:煤矿用聚乙烯管材密度小,单位重量仅为钢管的1/8,玻璃钢管的1/3,因而煤矿用聚乙烯管材不仅运输、安装方便,用在井下时能大大降低工人的劳动强度,提高工作效率。
3、耐腐蚀、不结垢:煤矿用聚乙烯耐腐蚀性及不结垢性强,特别适合用于井下输送高硫水质的水以及输送含钙、镁等离子的水。大大节省防腐及除垢的费用使用寿命远高于钢管,综合经济效益高。
4、自润滑性:煤矿用聚乙烯管内壁光滑,输送流体时阻力小,粗糙度远小于钢管及玻璃钢管道,在相同条件下,可提高输送能力30%。 柔韧性好,抗地质沉降能力强;
5、抗老化、抗快速开裂性能好:煤矿用聚乙烯管材抗老化性能好,低温下不易脆化,抗快速开裂性能好;具有良好的韧性,能有效吸收冲击能;弯曲模量适中,断裂伸长率高达400%以上。在煤矿井下,地质沉降等现象时有发生的特殊作业条件下,煤矿用聚乙烯管与传统质地刚硬的钢管和玻璃钢管相比,能有效的避免断裂事故。
6、耐磨性好:煤矿用聚乙烯管材与钢管的耐磨性对比试验表明,煤矿用聚乙烯管材的耐磨性为钢管的4倍。在煤炭输送领域,同钢管相比,煤矿用聚乙烯管材具有更好的耐磨性,这意味着煤矿用聚乙烯管材具有更长的使用寿命和更好的经济性。
7、抗冲击:聚乙烯的低温 脆化温度极低,可在较低温度下使用。 8、高韧性:断裂伸长率一般超过500%。 9、挠性好:管道可弯曲,用于海上疏浚管道,可减少橡胶软结头。 10、易连接:采用热熔连接、管卡连接或法兰连接,施工方便。

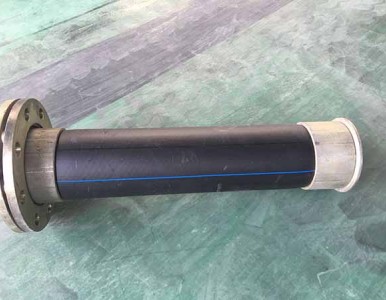

静态压强度要求:
颐通矿用管道的液压强度要求与MT558.1-2005相比,压力要求更高,在行业标准中一般只要求做两倍使用压力的五分钟爆破实验,我公司的矿用PE管要求通过以下压力测试。
序号
|
项目
|
环向应力Mpa
|
要求
|
1
|
20℃静态压强度(100h)
|
9.0
|
不破裂、不渗漏
|
2
|
80℃静态压强度(165h)
|
4.6
|
不破裂、不渗漏
|
3
|
80℃静态压强度(1000h)
|
4.0
|
不破裂、不渗漏
|
3、80℃静态压强度(165h)试验只考虑脆性破坏。如果在要求的时间(165h)内发生韧性破坏,则按照下表选择较低的试验压力和相应的最小破坏时间重新试验。
环向应力(Mpa)
|
4.5
|
4.4
|
4.3
|
4.2
|
4.1
|
4.0
|
最小破坏时间(h)
|
219
|
283
|
394
|
533
|
727
|
1000
|
