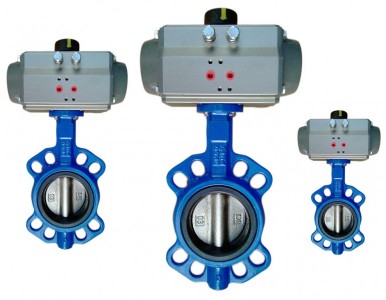

D641X气动蝶阀对夹式技术参数和性能
|
气动执行机构技术参数 |
阀 体 参 数 |
|
||
|
类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN40～500mm |
|
|
气源压力 |
双作用：2-8bar/单作用：4-8bar |
公称压力 |
PN1.0、1.6MPa |
|
|
输出力矩 |
双作用：4N·M～10560N·M |
阀轴材质 |
碳钢、304/316/316L不锈钢 |
|
|
单作用：7N·M～2668N·M |
阀体材质 |
球墨铸铁、 碳钢、不锈钢 |
|
|
|
工作温度 |
常温型：-20℃～80℃（橡胶O型圈） |
阀板材质 |
球墨铸铁、304/316/316L不锈钢 、尼龙 |
|
|
高温型：-20℃～160℃（氟橡胶O型圈） |
阀座密封 |
EPDM、NBR、耐磨橡胶 |
|
|
|
动作范围 |
0～90°±5° |
结构形式 |
中线型 、无销型 |
|
|
接口螺纹 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
温度 |
EPDM≤80℃；NBR≤68℃ |
|
|
GTD110～GTD350/ATD100～200 G1/4″ |
适用介质 |
水、空气、天然气 |
|
|
|
阀位信号 |
定位器：4～20mA/回信器：全开全关信号 |
|||
