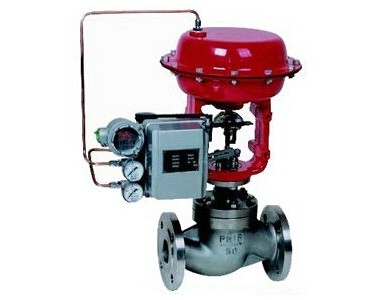

ZJHP、ZAZP直通单座调节阀
直通单座调节阀产品介绍：
直通单座调节阀由阀体、阀座、阀芯、导向套、阀盖、阀杆和填料等零件组成。阀芯和阀杆连接在一起。直通单座调节阀的连接方法可用过盈配合销钉固定或螺纹连接销钉固定，也可以阀杆和阀芯一体车出。在阀盖和阀体间设有导向套，为阀芯上下移动起导向作用。导向套上的小孔，连通阀体内腔和阀出口端。导向套上腔的介质很容易通过小孔流入阀出口端，不会影响阀芯的移动。
直通单座调节阀应用范围：
直通单座调节阀适用于泄漏要求较严、压差不大的干净介质场合。
直通单座调节阀结构特点：
直通单座调节阀的阀体内只有一个阀芯和一个阀座。特点是泄漏量小，易于保证密封。结构上有调节型直通单座调节阀和切断型直通单座调节阀。调节型和切断型的区别在于阀芯的形状不同。调节型阀芯的形状为柱塞形；切断型阀芯的形状为平板形或锥形，切断型的另一个特点是介质对阀芯的作用力大，即不平衡力大，特别是在高压差、大口径的情况下更为严重，所以仅适用于低压差的场合。否则应适当选择推力大的执行机构，或配以阀门定位器。
直通单座调节阀的阀芯有正装和反装两种类型。当阀芯向下移动时，阀芯与阀座间流通面积减小，称为正装；反之则称为反装。调节阀的公称尺寸DN和阀座直径dN标志着阀门的大小。对于公称尺寸DN<2.5mm的单导向阀芯，只能正装不能反装。因此气开式必须采用反作用执行机构。气开式调节阀随信号压力的增大而流通面积也增大；而气关式则相反，随信号压力的增大而流通面积减小。
直通单座调节阀标准规范：
设计制造标准：
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008
