衬氟调节阀

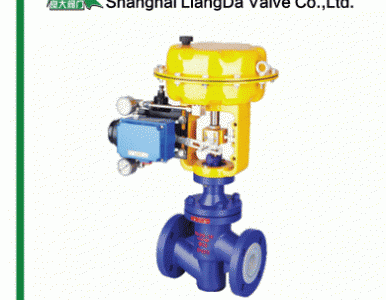

| 气动衬氟调节阀 |
|
产品名称： | 气动衬氟调节阀 | |||||
| 型号： | ZJHF46 | ||||||
| 口径： | DN15-300 | ||||||
| 压力： | 1.0-2.5MPa | ||||||
| 材质： | 铸钢、不锈钢 | ||||||
|
|||||||
| 您正在浏览：【气动衬氟调节阀】 | |||||||
气动衬氟调节阀详细介绍
气动衬氟调节阀产品概述：
气动衬氟调节阀基本参数：
ZJHPF46气动衬氟调节阀耐腐蚀气动调节阀是一种防腐蚀直通单座调节阀，与流体接触的阀体内壁和阀内组件均采用高压注塑工艺，衬有能耐腐蚀、耐老化的聚全氟乙丙烯（F46），又采用聚四氟乙烯波纹管密封。气动衬氟调节阀广泛适用于酸、碱等强腐蚀介质和有毒、易挥发等气体、液体的控制。
气动衬氟调节阀产品特点：
1、耐腐蚀：几乎能耐所有的介质(包括浓硝酸和王水)的腐蚀。
2、密封性能好：采用波纹管和填料双重密封，确保无外渗漏。
3、泄漏量小：由于阀芯、阀座采用软密封，故泄漏量低。
4、配用HA执行机构，输出力大、结构紧凑。
| 阀体形式 | 直通单座铸造球型阀 |
|---|---|
| 公称通径 | DN20～150mm |
| 公称压力 | PN1.0、PN1.6、PN2.5MPa |
| 法兰标准 | GB/T9113、 JB/T79、HG20594及其他标准 |
| 连接形式 | 法兰(FF RF RTJ) |
| 阀盖形式 | 标准型-40～+150℃、波纹管型-40～+150℃ |
| 压盖型式 | 螺栓压紧式 |
| 密封填料 | V型聚四氟乙烯填料 |
| 阀体材料 | 铸钢衬四氟(WCB+F46)、不锈钢衬四氟(CF8+F46) |
| 阀芯形式 | 单座柱塞型 |
|---|---|
| 流量特性 | 等百分比 |
| 阀芯材料 | 不锈钢 (304、304L、316、316L)+F46 |
气动衬氟调节阀执行机构：
| 执行器型式 | ZHA/B多弹簧簿膜执行机构 | ||||
|---|---|---|---|---|---|
| 执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHAB-34 | ZHA/B-45 | ZHA/B-56 |
| 有效面积(cm2) | 350 | 350 | 560 | 900 | 1400 |
| 行程(mm) | 10、16 | 25 | 40 | 40、60 | 100 |
| 弹簧范围(KPa) | 20～100（标准）、20～60、60～100、40～200、80～240 | ||||
| 膜片材料 | 丁腈橡胶夹尼龙布、乙丙橡胶夹尼龙布 | ||||
| 供气压力 | 140～400KPa | ||||
| 气源接口 | RC1/4" | ||||
| 环境温度 | -30～+70℃ | ||||
| 可配附件 | 定位器、空气过滤减压器、保位阀、手轮机构等 | ||||
| 作用形式 | 气关式(B)—失气时阀位开(FO)；气开式(K)—失气时阀位关(FC) | ||||
气动衬氟调节阀性能指标：
| 项目 | 不带定位器 | 带定位器 | ||
|---|---|---|---|---|
| 基本误差% | ±5.0 | ±1.0 | ||
| 回差% | ≤3.0 | ≤1.0 | ||
| 死区% | ≤3.0 | ≤0.4 | ||
| 始终点偏差% | 气开 | 始点 | ±2.5 | ±1.0 |
| 始点 | ±5.0 | ±1.0 | ||
| 气关 | 始点 | ±5.0 | ±1.0 | |
| 终点 | ±2.5 | ±1.0 | ||
| 额定行程偏差% | ≤2.5 | |||
| 泄露量L/h | 0.01%×阀额定容量 | |||
| 可调范围R | 30：1 | |||
气动衬氟调节阀额定流量系数Kv、允许压差：
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
|---|---|---|---|---|---|---|---|---|---|
| 阀座直径(dn) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| 额定流量系数(KV) | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
| 允许压差(MPa) | 3.8 | 3.2 | 3.0 | 2.0 | 1.8 | 1.5 | 1.4 | 1.0 | 0.6 |
| 额定行程(mm) | 16 | 25 | 40 | 60 | |||||
| 配用执行器型号 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B45 | |||||
气动衬氟调节阀零件材料：
| 阀体、阀盖 | ZG230-450衬F46 |
|---|---|
| 阀座、阀芯 | 304衬F46 |
| 阀杆 | 304衬F46 |
| 导向套 | 304衬F46 |
| 波纹管 | 不锈钢+F46 |
气动衬氟调节阀外形结构图：
气动衬氟调节阀连接尺寸：
| 公称通径(DN) | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| L | PN16/25 | 181 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 |
| PN40 | 194 | 197 | 200 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | |
| H | PN16/25 | 52.5 | 57.5 | 75 | 75 | 85.5 | 92.5 | 100 | 110 | 142.5 | 158 |
| PN40 | 52.5 | 57.5 | 75 | 75 | 82.5 | 92.5 | 100 | 117.5 | 150 | 167.5 | |
| H1 | 132 | 132 | 158 | 170 | 179 | 214 | 221 | 234 | 270 | 294 | |
| H2 | 298 | 298 | 298 | 298 | 298 | 380 | 380 | 380 | 510 | 510 | |
| H3 | 180 | 180 | 180 | 180 | 180 | 236 | 236 | 236 | 310 | 310 | |
| L1 | 289 | 289 | 289 | 289 | 289 | 347 | 347 | 347 | 476 | 476 | |
| A | 282 | 282 | 282 | 282 | 282 | 360 | 360 | 360 | 470 | 470 | |
| C | 220 | 220 | 220 | 220 | 220 | 270 | 270 | 270 | 320 |
320 |
|
