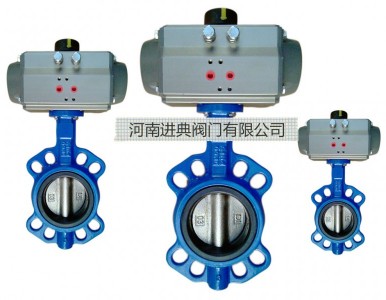

气动对夹式蝶阀型号 气动对夹式蝶阀尺寸 气动对夹式蝶阀结构 气动对夹式蝶阀价格 气动对夹式蝶阀工作原理 气动对夹式蝶阀图片 河南气动对夹式蝶阀生产厂家 河南进典阀门有限公司
|
气动执行机构技术参数 |
阀 体 参 数 |
|
||
|
类 型 |
双作用活塞式、弹簧复位式 |
公称通径 |
DN40～500mm |
|
|
气源压力 |
双作用：2-8bar/单作用：4-8bar |
公称压力 |
PN1.0、1.6MPa |
|
|
输出力矩 |
双作用：4N·M～10560N·M |
阀轴材质 |
碳钢、304/316/316L不锈钢 |
|
|
单作用：7N·M～2668N·M |
阀体材质 |
球墨铸铁、 碳钢、不锈钢 |
|
|
|
工作温度 |
常温型：-20℃～80℃（橡胶O型圈） |
阀板材质 |
球墨铸铁、304/316/316L不锈钢 、尼龙 |
|
|
高温型：-20℃～160℃（氟橡胶O型圈） |
阀座密封 |
EPDM、NBR、耐磨橡胶 |
|
|
|
动作范围 |
0～90°±5° |
结构形式 |
中线型 、无销型 |
|
|
接口螺纹 |
GTD40～GTD83/ATD50～ATD88 G1/8″ |
温度 |
EPDM≤80℃；NBR≤68℃ |
|
|
GTD110～GTD350/ATD100～200 G1/4″ |
适用介质 |
水、空气、天然气 |
|
|
|
阀位信号 |
定位器：4～20mA/回信器：全开全关信号 |
特点 |
用途广、整体造价低、流量大、流阻小 |
|
D641X气动蝶阀对夹式外形尺寸：
|
公称通径DN |
A |
B |
C |
D |
E |
执行器型号 |
|
压力 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
1.0/1.6 |
（仅供参考） |
|
40 |
185 |
282 |
63 |
104 |
32 |
SZ-50 |
|
50 |
185 |
286 |
63 |
104 |
43 |
SZ-50 |
|
65 |
185 |
295 |
70 |
104 |
46 |
SZ-50 |
|
80 |
185 |
300 |
89 |
104 |
46 |
SZ-50 |
|
100 |
215 |
350 |
106 |
115 |
52 |
SZ-65 |
|
125 |
265 |
392 |
120 |
115 |
56 |
SZ-85 |
|
150 |
265 |
430 |
132 |
115 |
56 |
SZ-85 |
|
200 |
300 |
443 |
164 |
127 |
60 |
SZ-95 |
|
250 |
340 |
491 |
200 |
127 |
68 |
SZ-110 |
|
300 |
380 |
565 |
238 |
127 |
78 |
SZ-125 |
|
350 |
485 |
650 |
280 |
164 |
78 |
SZ-160 |
|
400 |
485 |
703 |
302 |
164 |
102 |
SZ-160 |
|
450 |
589 |
811 |
335 |
164 |
114 |
SZ-255 |
|
500 |
638 |
895 |
360 |
164 |
127 |
SZ-300 |
