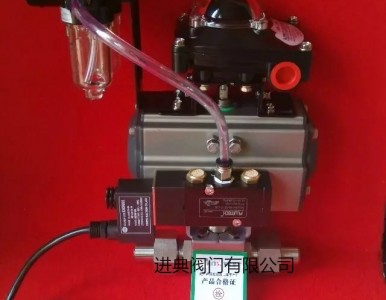

焊接气动高压球阀
一、应用规范
1、设计制造：GB/T 12224-1989；JB/T 7747-1995
2、连接形式：对焊式管接头
3、结构特征：锥面密封；浮动阀瓣
4、阀门检验和试验：GB/T 13927-1992
5、材料：碳钢按GB/T 12228-1989的规定
不锈钢GB/T 1220-1989的规定
二、性能规范
单位：MPa
|
试验项目
|
压力值
|
|
公称压力
|
32
|
|
壳体试验
|
48
|
|
密封试验
|
35.5
|
|
气压试验
|
19.2
|
|
适用温度
|
≤420℃
|
|
适用介质
|
水、蒸气、油品等
|
三、主要零件材料
| 型 号 | 阀体 | 接头 | 阀杆 | 螺帽 | 填料 |
| J21W-320 | 20# | 20# | 2Cr13 | 20# | 柔性石墨 |
| J21W-320P | SS304 | SS304 | SS304 | SS304 |
