| 不锈钢直通视镜 |
|
产品名称： | 不锈钢直通视镜 | |||||
| 型号： | HGS07 | ||||||
| 口径： | DN25-200 | ||||||
| 压力： | 0.6-2.5MPa | ||||||
| 材质： | 碳钢、不锈钢等 | ||||||
|
|||||||
| 您正在浏览：【不锈钢直通视镜】 | |||||||
不锈钢直通视镜详细介绍
不锈钢直通视镜作用概述：
直通视镜是安装在管道或设备上可以随时查看监测内部物料的工作情况，视镜采用优质的304/316/321/316L等。它具有超高的耐腐蚀性，并且加工容易，外表美观，同时视镜采用钢化硼硅玻璃，聚乙烯四氟垫片，使视镜适用于大部分恶劣的工作环境中，并且使用寿命较长。是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。不锈钢视镜由于结构紧凑，它安装简单，使用方便，非常容易清洗与维修，是目前最常用的一种视镜。不锈钢直通视镜技术参数：
体材质：碳钢WCB、不锈钢304、321、316、316L、钢内衬四氟。
连接方式：法兰，螺纹，焊接等。
视窗材质：钢化硼硅玻璃、石英玻璃。
密封材质：丁腈橡胶、聚四氟乙烯。
工作压力（MPa）0.6~2.5
工作温度（℃）：0~200℃

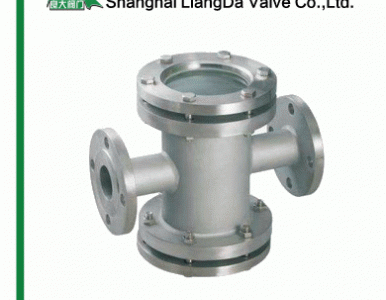

不锈钢直通视镜产品实物图：
不锈钢直通视镜连接尺寸：
|
G |
DN |
2.5公斤 |
6公斤 |
||||||
|
外形尺寸 |
玻璃板 |
外形尺寸 |
玻璃板 |
||||||
|
H |
L |
直径 |
厚度 |
H |
L |
直径 |
厚度 |
||
|
1 |
25 |
200 |
181 |
65 |
10 |
200 |
189 |
65 |
10 |
|
1-1/4 |
32 |
260 |
226 |
95 |
15 |
260 |
234 |
95 |
15 |
|
1-1/2 |
40 |
260 |
226 |
95 |
15 |
260 |
234 |
95 |
15 |
|
2 |
50 |
320 |
266 |
140 |
20 |
320 |
278 |
140 |
20 |
|
2-1/2 |
65 |
320 |
266 |
140 |
20 |
320 |
278 |
140 |
20 |
|
3 |
80 |
360 |
300 |
165 |
20 |
360 |
308 |
165 |
20 |
|
4 |
100 |
360 |
300 |
165 |
20 |
360 |
308 |
165 |
20 |
|
5 |
125 |
440 |
356 |
165 |
20 |
440 |
364 |
165 |
20 |
|
6 |
150 |
440 |
356 |
165 |
20 |
440 |
364 |
165 |
20 |
1.视镜应焊在需要观察的部位，并且没有阻碍物挡住观察人员与光线的进入.化工等容器还需要选择比较通风的位置,确保操作员工的安全.
2.若内部光线不足或有观察不到死角，则要在对面再焊一个视镜或选择带灯容器视镜；
3.高度以操作者观察方便为宜，内部应确保没有阻碍视线的部件；
4.应避开容器本身的焊缝及内部的其它零部件。
确保视镜座平整光滑，镜片与视镜座之间的密封垫安装平整，密封垫没有损坏并且不粘油脂。在紧固螺钉前确保视镜座与盖子安装正确，然后慢慢对角紧固螺钉；
5、铰接或螺纹连接的视镜装置在工作前要确保密封垫安装良好。如有必要，可对螺栓进行重新紧固。确保视孔与视镜孔之间的密封垫安装正确，连接法兰没有损坏，并调整好连接螺钉。不仅要确保与视镜镜片连接的配件密封良好，还要确保视镜与焊接法兰之间密封均良好。并确保容器内的压力不超过额定压力；
6、安装后不能对视镜有其它的附加压力，否则会造成视镜受力不均匀，导致视镜玻璃破裂。
