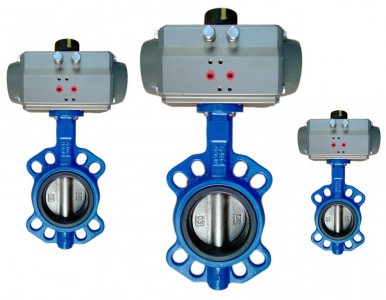

D641X气动对夹式蝶阀河南生产厂家
气动对夹式蝶阀型号 气动对夹式蝶阀尺寸 气动对夹式蝶阀结构 气动对夹式蝶阀价格 气动对夹式蝶阀工作原理 气动对夹式蝶阀图片 河南气动对夹式蝶阀生产厂家 河南进典阀门有限公司
气动执行机构技术参数
阀 体 参 数
类 型
双作用活塞式、弹簧复位式
公称通径
DN40～500mm
气源压力
双作用：2-8bar/单作用：4-8bar
公称压力
PN1.0、1.6MPa
输出力矩
双作用：4N·M～10560N·M
阀轴材质
碳钢、304/316/316L不锈钢
单作用：7N·M～2668N·M
阀体材质
球墨铸铁、 碳钢、不锈钢
工作温度
常温型：-20℃～80℃（橡胶O型圈）
阀板材质
球墨铸铁、304/316/316L不锈钢 、尼龙
高温型：-20℃～160℃（氟橡胶O型圈）
阀座密封
EPDM、NBR、耐磨橡胶
动作范围
0～90°±5°
结构形式
中线型 、无销型
接口螺纹
GTD40～GTD83/ATD50～ATD88 G1/8″
温度
EPDM≤80℃；NBR≤68℃
GTD110～GTD350/ATD100～200 G1/4″
适用介质
水、空气、天然气
阀位信号
定位器：4～20mA/回信器：全开全关信号
特点
用途广、整体造价低、流量大、流阻小
D641X气动对夹式蝶阀结构特点：
D641X气动蝶阀对夹式技术参数和性能
