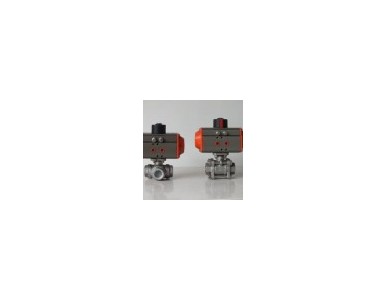

气动内螺纹三通球阀Q614F/Q615F
概 述
气动内螺纹（对焊式）球阀是由双（单）作用气动活塞式执行器和内螺纹（对焊式）球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻功等工业部门。
工作原理
当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°
□气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
□回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置
□定位器可调节阀门管道流量
气动执行器主要技术参数
|
气动执行器
|
型号
|
QW-TZ精小型系列、AT单作用系列
|
|
控制形式
|
双作用/单作用
|
|
|
作用形式
|
切断/调节
|
|
|
气源压力
|
0.4 ～ 0.8 MPa
|
|
|
最大回转角度
|
90°～92°
|
|
|
回信器
|
AC220V AC110V DC24V
|
|
|
控制信号
|
电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa
|
|
|
控制气源
|
洁净、干燥压缩空气
|
|
|
工作温度
|
-20℃ ～ +90℃
|
阀体主要零件材料
|
零件名称
|
阀体
|
球芯
|
阀座
|
阀杆
|
填料
|
|
Q611F-16
Q611F-25
|
304
|
0Cr18Ni9
|
增强聚四氟乙烯
|
0Cr18Ni9
|
增强聚四氟乙烯
|
|
316
|
0Cr17Ni12Mo2
|
增强聚四氟乙烯
|
0Cr17Ni12Mo2
|
增强聚四氟乙烯
|
主要性能规范
|
型 号
|
公称压力
PN（MPa）
|
试验压力Ps（MPa）
|
工作温度
（℃）
|
适用介质
|
|
|
壳体
|
密封
|
||||
|
Q611F-16P（R）
|
1.6
|
2.4
|
1.76
|
-20～150
|
水、蒸汽、油品、酸类
|
|
Q611F-25P（R）
|
2.5
|
3.75
|
2.75
|
||
|
Q611F-40P（R）
|
4.0
|
6.0
|
4.4
|
||
