气动球阀 二片式气动球阀
上海代益阀门专业生产气动二片式球阀，优质气动球阀，二片式气动球阀，不锈钢气动二片式球阀，法兰气动二片式球阀，铸钢气动二片式球阀，Q11F气动二片式球阀，螺纹气动二片式球阀。

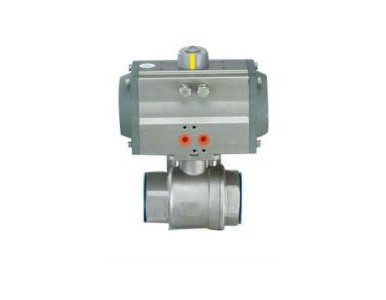

气动内螺纹（对焊）球阀是由双（单）作用气动活塞式执行器和内螺纹球阀组成。其阀体可分为整体式、二段式、三段式。阀座采用弹性密封结构，密封可靠，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。气动活塞式执行器采用低摩擦材料做成轴承套，缸体内外表面经硬质阳极氧化防腐处理，大大提高了气缸的使用寿命。本产品使用性能稳定，广泛的用于石化、冶金、电力、轻工等工业部门。
工作原理
当气动执行器与电路和系统气源接通后，空气通过管道A或B管进入A缸（B缸）推动活塞向一端运动，从而带动旋转轴和球芯转动90°
□气动执行器顶部连动可视器，当绿色标志指向“开”字时标志阀门开启。
□回信器信号灯绿灯亮时阀门处在开启位置，而红灯亮时阀门处在关闭位置
□定位器可调节阀门管道流量
气动执行器主要技术参数
气动执行器
型号
QW-TZ精小型系列、AT单作用系列
控制形式
双作用/单作用
作用形式
切断/调节
气源压力
0.4 ～ 0.8 MPa
最大回转角度
90°～92°
回信器
AC220V AC110V DC24V
控制信号
电信号：0～0Ma 4 ～20Ma 气信号：0.02 ～0.1 MPa
控制气源
洁净、干燥压缩空气
工作温度
-20℃ ～ +90℃
