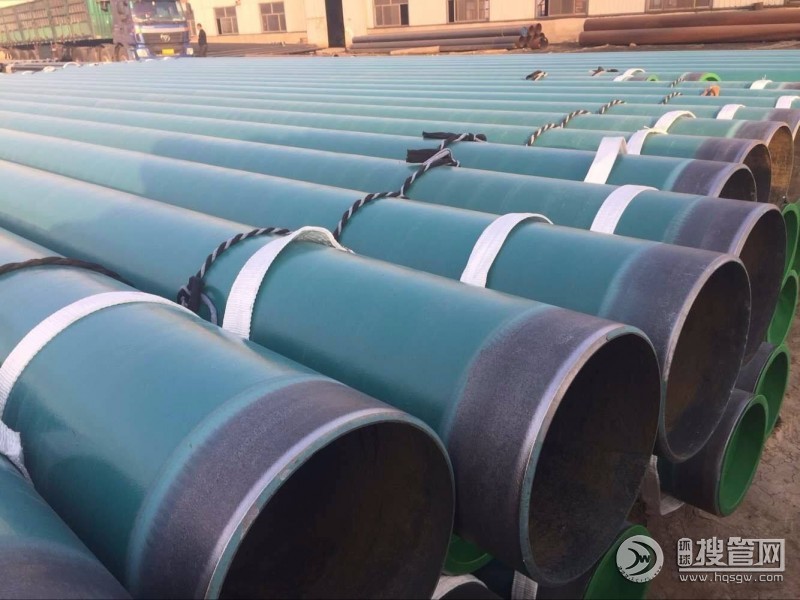

?3pe防腐钢管聚乙烯三层结构防护层又称三层pe(3pe)，是近几年从国外引进的先进的防腐技术。它的全称为熔结环氧/挤塑聚乙烯结构防护层，结构由以下三层组成：底层为熔结环氧(≥80μm);中间层为胶粘剂(170杠250μm);面层为挤塑聚乙烯(约2mm)。3pe防腐钢管覆盖面很广，其适用于煤矿井下供排水、井下喷浆、正负压通风、抽放***、消防洒水等管网。热电厂工艺用水废渣、回水输送管道。翟广辉于苏小妹

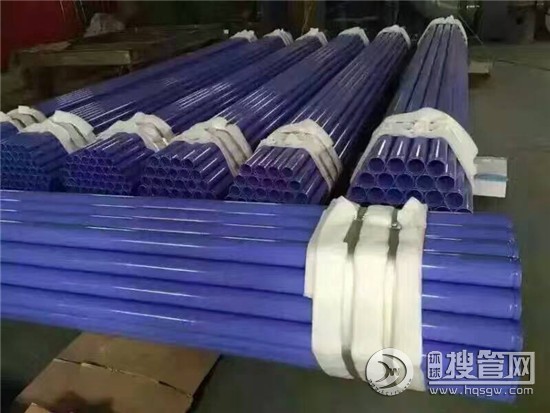

环氧粉末防腐钢管照片共享一下
液体环氧涂料IPN8710防腐
一、组成由脂肪族聚氨酯预聚物与环氧树脂、优质颜料、助剂、溶剂组成。专用于食品、饮用水等所接触的设备、输配水管道、饮水舱表面的防腐。
二、性能该漆为接技型互穿网络聚合物，在常温下引发聚合，两网络能互相取长补短，产生协作效应，涂膜性，高固体、低粘度，是一种强附着、高强度、耐冲磨、耐水解、耐腐蚀和耐水、耐候性非常优良的新型防腐涂料， 单PE防腐钢管，且对钢结构表面的除锈要求不高，使用温度可在-20～120℃范围内
三、技术指标：1、干燥时间：表干30min 实干6-24h2、柔韧性：1mm3、耐冲击性：50cm4、附着力：1级
四、施工及贮存：（1）涂装前须将基铁表面处理Sa2.5级，施工中严禁带入水份、灰尘、油污以保证涂刷质量。（2）涂料配比为：甲组分（基料）、乙组分（固化剂）=9kg漆:1kg固化剂（或按我厂告知的比例配比施工）。（3）施工配比方法为：将甲组分大口打开，将乙组分加入甲组分内，充分搅拌均匀。熟化30分钟，即可进行涂装。（4）此材料要求随配随用，配比后的涂料须在六小时之内用完。未配完的材料要密封保存。（5）阴雨天或相对湿度大于75%时应停止施工。对于腐蚀介质严重的部位，建议多道涂刷。（6）产品应存放在阴凉干燥处，防止日光直接照射，隔绝火源，远离热源。（7）贮存期为十二个月，期满后应检验各项技术指标，如达到指标要求，可继续使用。

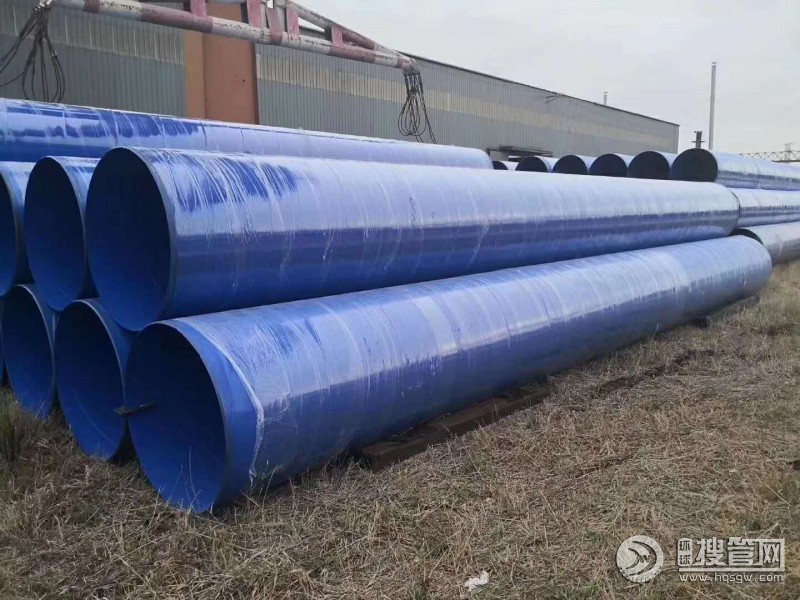

ipn8710防腐螺旋管饮水管道采用母材国标螺旋焊管 外壁采用加强级3pe防腐 。

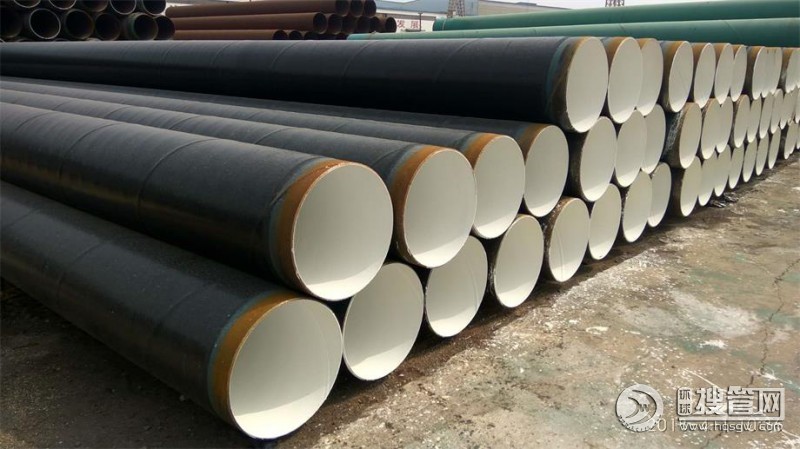

热溶解环氧粉末防腐钢管生产厂家工艺介绍：1.中频加热钢管较传统的电炉加热方式，中频加热具有更高的转化率，有效的节约了电能。采用中频加热，钢管中的热量由内向外散发，使加热温度更加均匀，有效的保证环氧涂层的优质固化。2.单层聚乙烯采用内喷外淋工艺内喷涂环氧粉末、外淋涂聚乙烯粉末的技术称为幕帘法，又称淋涂工艺，采用中频加热方式利用管子余热使二者同时固化，不需单独分别涂敷固化。3.三层结构聚乙烯采用熔结缠绕工艺内壁采用热喷涂环氧粉末防腐方式，将粉末经高温加热熔结后均匀地涂敷在管体内表面上。外涂层涂敷采用高压挤出缠绕工艺，极大地提高了致密性，涂层坚韧耐磨，抗冲击性及抗弯曲性优良，能有效防止施工中的机械损坏及使用过程中的植物根系和土壤环境应力的损坏。4.内外同时防腐,内环氧外三PE实现了同步涂覆，同步固化一次性成膜的核心技术，内外表面同时进行涂覆不仅大大减少了喷涂时间，提高了工作效率，并且涂覆过程中，钢管在内外涂层的同时包裹下，极大限度的减小了热量的散失，充分利用了钢管中的潜热，进一步提高了热效率。 绿色热溶解环氧粉末防腐焊管以客为本
