小拉杆横向波纹管也称为小拉杆横向波纹补偿器，除可以补偿弯曲管道的横向位移和角位移，同时也可以补偿轴向位移。
小拉杆横向波纹补偿器所在的管道中的支架是承受相当大的力度，因此当我们的补偿器承受 量的时候，管道就需要一些注意。比如：当管线较长的时候我们需要在固定补偿器的地方设置导向的支架，这样做的话可以避免管补偿器在管道中位移量过大现象；然后就是支架的受力要根据本身决定，不要使其受到的压力超过规定的范围内，这样就容易产生危险 直埋外压式轴向波纹补偿器，因此当我们对补偿器在管道中的支架进行受力方面的设置的时候，要根据规定来进行，并且支架的安装不要超过管道的位移量。

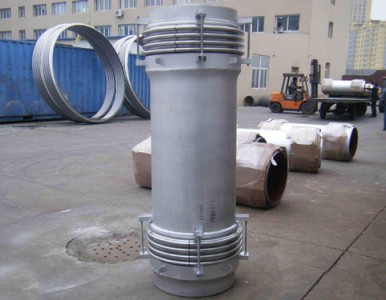

小拉杆横向波纹补偿器又称波纹膨胀节，波纹伸缩节。小拉杆横向波纹管由两段波纹管、中间接管及带有限螺母的小拉杆等零件组成，它在吸收管系任意平面内的横向位移，同时吸收轴向位移。小拉杆不能承受内压推力。
小拉杆横向波纹管除可以补偿弯曲管道的横向位移和角位移，同时也可以补偿轴向位移。样本中所列的轴向补偿量及横向补偿量（X0、Y0 ）均单独用作轴向补偿或横向补偿的大值。此种情况应分别满足以下关系式：
X1≤Xo Y1≤Yo
X1、Y1为单独用作轴向补偿或横向补偿的实际值
当补偿器同时存在轴向位移和横向位移时，两种补偿量（X1，Y1）的选取应满足下列关系式：
此时，X1，Y1为同时存在轴向位移及横向位移的实际值。
小拉杆横向波纹补偿器对支座作用力的计算：
举例：0.6XLB500FB-1500
表示公称通径为500mm，工作压力为0.6Mpa，长度为1500mm，不锈钢法兰连接的小拉杆横向波纹补偿器。
小拉杆横向波纹补偿器安装使用注意事项：
1、用户使用时若不使用小拉杆，请在订货时注明。
2、用户使用时若需要小拉杆，在安装后务必将螺母松开并离天耳板（或撑板）一段距离（数值由由向补偿量确定）。
3、若实际补偿量大于样本上的规定值（寿命≤1000次），产品在安装后拆除小拉杆。
