桥梁减震支座
在桥梁结构中，支座是桥梁上、下部结构的连接点，其作用是将上部结构的荷载顺适、安全地传递到桥墩台上去，同时保证上部结构在荷载、温度变化、混凝土收缩等因素作用下的自由变形，以便使结构的实际受力情况符合计算图式，并保护梁端、墩台帽不受损伤。这就要求它具有足够的竖向刚度和弹性，能将桥梁上部结构的全部荷载可靠地传递到墩台上，并同时承受由荷载作用引起的桥跨结构端部的水平位移、转角和变形，减轻和缓解桥墩承受的震动，适应因温度、湿度变化引起的桥跨结构胀缩。就支座的安装位置而言，虽然在使用中可以进行更换，但更换的成本费用、技术性以及困难性均很大，桥梁中大部分支座可谓是永久性的安装，支座寿命应该与桥梁的寿命相吻合，否则会对桥梁的使用造成不良的后果。尽管在桥梁的成本造价中支座成本仅占很小的比例，但作用远远超过其成本，为此，支座就成为桥梁建设和使用的重要材料之一。近年来在桥梁支座使用过程中，支座出现了各种各样的质量问题和质量隐患，究其原因可分为产品质量、施工质量和设计选型三方面。板式橡胶支座的产品质量、施工质量和设计选型关系到橡胶支座的使用寿命，需要生产方、施工方和设计方的紧密配合，任何一方出现问题都将严重影响橡胶支座的使用寿命。
桥梁支座按照其结构可分为3大类：一是桥梁板式橡胶支座；二是盆式支座；三是球形支座。此外，还可按其功能、用途、特性、发展阶段等等。
索鞍是专供悬索绕过塔顶的支撑并使主缆平顺地改变方向的结构。索鞍的上座由肋形的铸钢块件组成，上设有索槽安放悬索。在刚性桥塔中的索鞍，一般还在上座下设一排辊轴，辊轴下设下座底板，把辊轴传来的集中载荷更好地分布在塔柱上。在摆柱式或柔性桥塔中的索鞍，仅设铸钢的上座，并通过螺栓与塔柱固定。索鞍铸件较重，例如金门大桥索鞍重150吨，长6.58 m，宽3.05 m，高3.22 m。为了便于制造，分三段浇铸。为了在安装时便于调整，在上座下往往设一排辊轴，当调整完毕后将其封死，仍然使它固结在塔顶。有的吊桥为了减轻索鞍重量不采用铸件，而采用焊接的钢结构索鞍，圆弧半径一般为主索直径的8～12倍，以此减少主索钢丝的二次应力。
山西太原最大的优质铸钢厂家供应铸钢索鞍
结构
索鞍一般分为主索鞍和散索鞍，主索鞍主要是将主缆传来的巨大压力传递到主塔，散索鞍主要是改变主缆的传力方向，并将主缆分散为索股分别锚固在锚碇上。
主索鞍
主索鞍由座板、座体两部分组成，多为铸钢件制造，也有用钢板组焊加工的。安放索股的鞍槽要加工成精确的阶梯形圆弧曲面。以适应主缆索股在鞍内的设计形状、排列，主缆与鞍座为有足够的摩擦力，在索槽加设形状复杂的钢板垫片，以克服相对滑动。
由于鞍体承受主缆的张力，要求曲面圆弧半径为主缆直径的8～10倍，为此鞍座体大质重。为便于铸造和吊装，将鞍体分为几段浇铸，先加工结合面，再合口钻孔安装连接螺栓，最后冉进行整体加工，安装定位销和打上对位刻度线。以便解体运输和保证安装对接精度。
鞍座随安装荷载增加，缆力增大，边跨缆增长鞍座在座板上位移，使主缆在塔顶两端内力相等而减小对塔身的弯矩。鞍座与座板的相对滑动(也有用滚轴的)即可实现此功能。
散索鞍

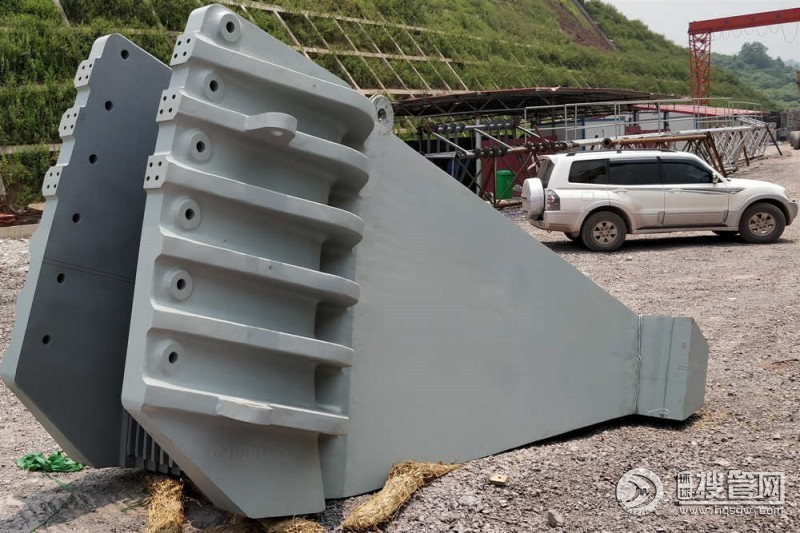

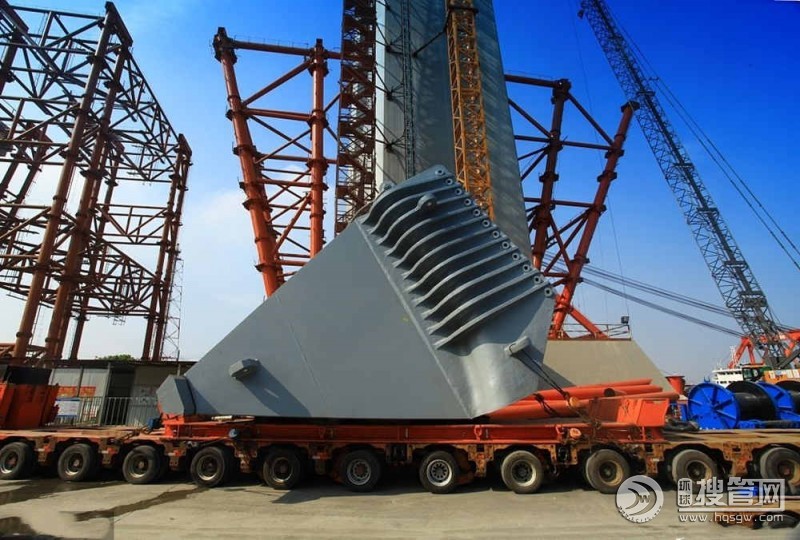

散索鞍多为铸钢件，主要由座板、盆式橡胶支座、鞍体三部分组成，为便于铸造、运输安装，将鞍体分成几段加工，组装成整体。散索鞍形状复杂，鞍体主要有两个功能(即两部分组成)，一是将主缆索股六边形整形为矩形，压紧在鞍槽内；二是将主缆索殷顺鞍内弧形槽散开。
如果主缆在展束过程巾轴线方向不变(无转折)就不设散索鞍，而用展束套。展束套呈漏斗状，其构造沿内壁纵向是曲线，曲率半径由大变小，从母线处分为两半，用铸钢制造。
1.主索鞍安装操作要点
(1)各部件铸造质量、加工精度合格．底座板顶面与鞍体面粗糙度达标。
(2)保证塔顶与底座板接触面平整，高程及预埋栓孔符合设计要求。
(3)划出座板中心线及安装位置控制线。
(4)吊装座板、调整位置准确后用高强砂浆灌注栓孔，锚固。与鞍体接触面要擦净油污，均匀涂抹二硫化钼和钙钠基脂混合减摩剂。
(5)吊装鞍体，将分块连接面油脂污物擦净，使结合面密贴，以保证索股槽路弧线正确。依次将分件体吊至座板上，吊装时注意轻放，避免棱角刻伤座板面。
(6)先装定位销，再栓紧连接螺栓，注意紧固次序及螺栓均匀受力。
(7)将鞍体向岸侧预偏，进行临时锁定，待吊装梁段时，解除临时锁定，随梁段吊装，主缆受力增大，锚、边跨伸长，鞍体向跨中滑移。成桥后，检查鞍体是否到位，如果未到设计位置，采用顶推装置顶推到位。
2.散索鞍操作要点
(1)隧道式锚碇散索鞍操作要点：采用整体拖拉就位安装。
1)滑道设置。
铺设枕木钢轨，调整轨道间距及标高一致，按索鞍底部宽度确定轨距，在鞍座底部外侧安装限位块，保证重心始终在轨道中线上。在轨面上涂润滑油。
2)散索鞍在洞外组装，用吊车拼装于轨道上，挂好洞外牵引滑车组及导向滑车，栓道上，挂好洞外牵引滑车组及导向滑车，栓挂牵引带链滑车，牵引下滑，避免散索鞍偏斜掉道。
3)在散索鞍基础锚碇端的顶面，安装挡块、防止散索鞍定位调整时下滑。
4)拖拉溜放。
将组装好的散索鞍栓好滑车组，用猫道承重绳，作滑车地垅，向洞内拽拉，后端设保险链滑车。拽拉过程中．观察滑道沉降，鞍体偏移，随时垫塞加固和调整。
5)就位安装。
当散索鞍溜放至基座时，需用龙门架或洞顶上预埋锚环，作提升装置，以便将散索鞍吊上基座对位、调整和安装地脚螺栓。
(2)重力式锚碇散索鞍安装。
1)吊装设备准备：用塔吊或汽车吊起吊安装。
2)鞍体组装：根据起吊能力，分块吊装，也可整体吊装。
3)散索鞍基础顶(下坡方向)设限位装置。

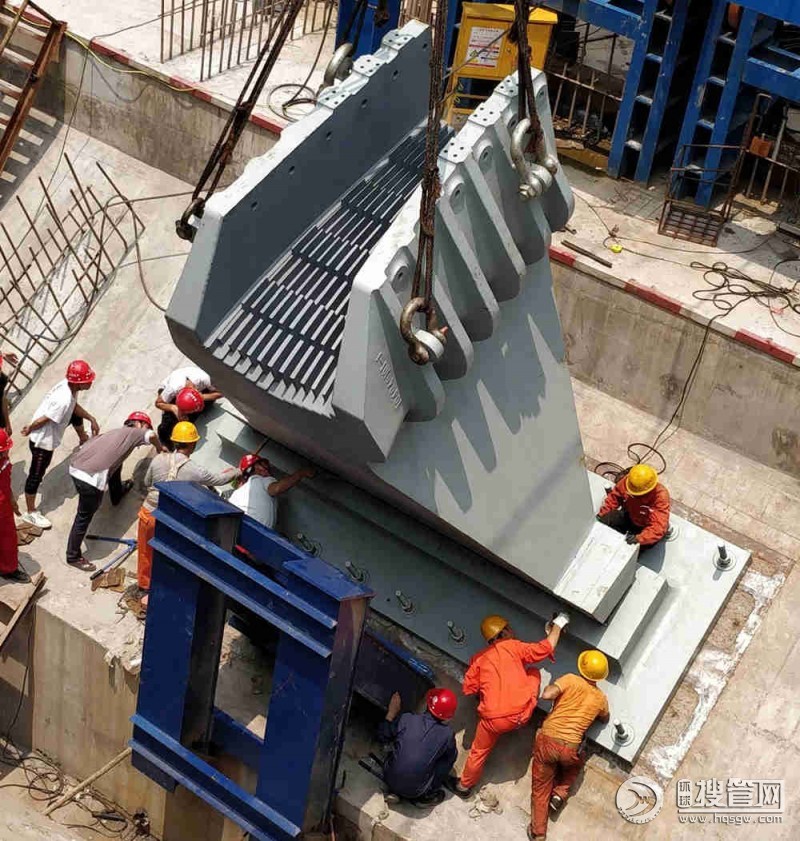

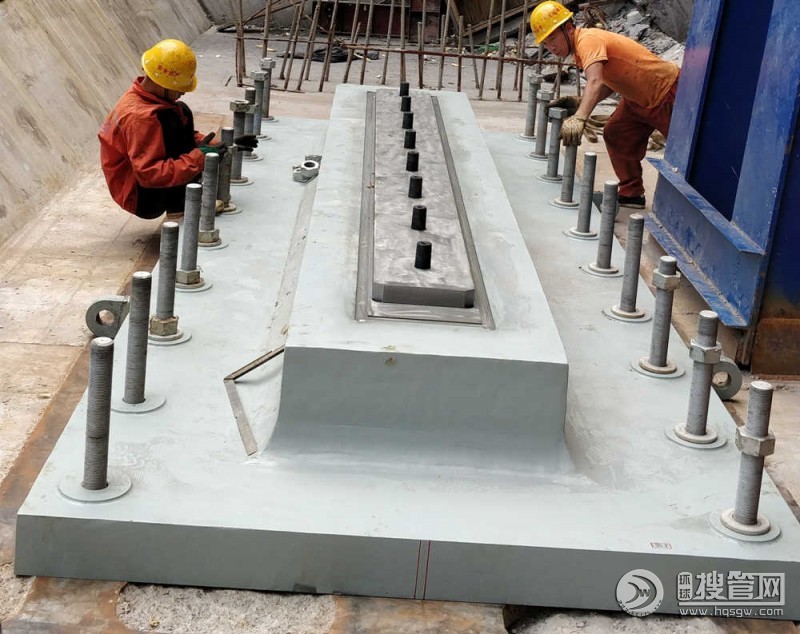

4)吊运就位安装：先装座板(或铰座板)，调整对位准确后浇注混凝土锚固；安装盆式橡胶支座；吊鞍体。安装连接螺栓，为防鞍体下滑在鞍体与限位装置间楔紧，对穿铰轴的散索鞍，要栓拉杆以防倾转。
