逃生管道设置图 隧道安全逃生系统设置
隧道安全逃生系统设置：
*隧道逃生管道所用管材采用φ800mm的量管道，管节长度根据现场情况来定可选用3m、6m、12m长度管节，壁厚30mm，管节间可采用直径大于逃生管道直径的金属带孔抱箍连接，22mm宽.采用螺栓临时固定。为保证管道承受坍塌体的压力，对采用的材质管材，必须确保其承压能力和连接头的牢固，并经试验室具体试验后，方可用于隧道中。
*施工现场应根据隧道围岩、掘进开挖方式等情况备足管道和连接材料，除整节管道外，应同时备足1米、2米、3米短节管道、转接接头。
*隧道逃生管道经加工使用，结合材质及现场实际情况分别进行加工，连接简单、牢固、紧密可靠，且在地面做好临时固定措施，施工时管口可加临时封盖，并易于打开和封闭。
* 隧道逃生管道用φ800mm的承插量管道，设置起点为施作好的二衬端头处，距二衬端头距离不得大于5米，从衬砌工作面布置至距离开挖面20m以内的适当位置，隧道逃生管道沿着初期支护的一侧向掌子面铺设，管内预留工作绳，方便逃生、抢险、联络和传输各种物品，承插量管道纵向连接可采用链条等措施，防止坍塌时将量管道冲脱。
* 隧道逃生管道在二衬台车移动就位过程中，临时拆移时应逐节拆除，严禁一次拆除到位，以随时确保量隧道逃生管道的效用。
*隧道逃生管道在经过掘进台阶时，应按顺延台阶布置，安装135°转接接头顺延，其管道架空高度和长度以不影响施工并便于开启逃生窗口为宜。
* 设置的隧道逃生管道应平整、干燥、顺畅，不得作应急逃生以外用途。
*隧道逃生管道布设长度为100m。

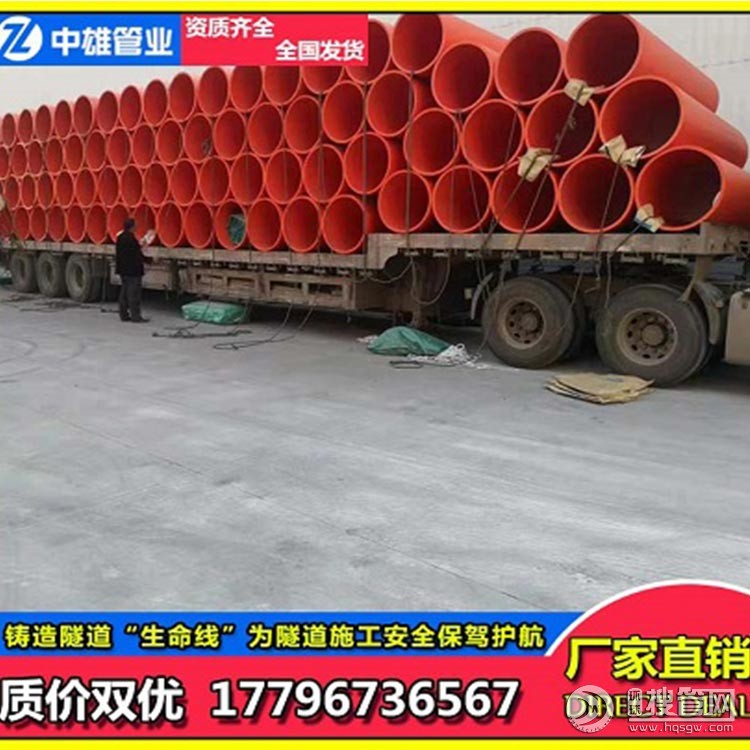

新型隧道逃生管道是平均分子量在250万以上的线型结构热塑性工程塑料。隧道新型逃生管道规格为φ800×30mm，860*30mm，每节长度3米，每米约重69kg而（钢管每米重量210公斤）经过测量和专业人体测量学的专家的理论确定逃生管在隧道中的使用是非常符合人体学的。
1,具有其他工程塑料无可比拟的耐冲击性,抗压性,耐磨损,抗老化,轻质性,且耐化学腐蚀,卫生无毒,不易粘附。
2,重量轻,仅为钢管重量的1/3左右,拆装和搬运方便。
3,管道韧性好,抗冲击强度高,受到强外力冲击时瞬间变形,吸收大量冲击能量,然后迅速恢复原来形状,为公路隧道施工救生应急救援提供了安全可靠的保障。
4,管道环刚度高,耐压性好,不易变形,在公路隧道施工中发生坍塌时,承压能力和抗环境破坏能力远远超过一般管道。
