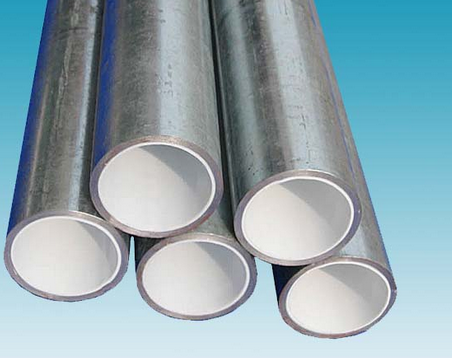

钢塑复合管是指内衬塑料防腐衬里的金属管道。 金属防腐管道的衬里有水泥砂浆、树脂、塑料等多种形式，其制造工艺成熟。但在实际应用中最容易出问题的部位是管道接□1接口工艺是施工安装过程的最关键坏节。

目前，对于内衬防腐材料钢管道的接口连接形式还是采用传统的法兰连接形式、承插口胶圈密封形式和沟槽卡子连接形式。以上形式的密封方式均存在接口密封不严、刚度差等缺点。因此我们设计了一种钢塑复合管接口焊接连接结构，它既能保证管道接口焊接连接，又不破坏钢管内塑料衬里，并满足管道耐温、耐压和防腐要求。即在防腐金属管段的两端口外围焊接一锥形套，管段连接时将相邻两端口插接@-（或对接）在一起，这时两侧锥形套端口应谁确对口「然后将两外套端口进行牢固的焊接。

焊接完成后，在接头套管和插接 （或对接）接口之间的空腔中填充防腐、密封填充物。填充材料要求耐腐蚀、耐高温，并具有一定的强度。该接口在管段上直接加工，并在管段内衬施工前 进行，即将套管与管端连攘的部位进行牢固的焊接。

管道安装时，只需焊接接口套管，对管道内衬没有任何影响。塑料防腐衬T可根据输送介质的性质、温度选择PE、PE一X、F4等不同材料。接口填充物可以是坏氧树脂、不饱和聚醋树脂和水泥，但应对接口起到密封、防腐和固定作用。（有一定的强度和防腐、密封性能）

焊接接头套管要选择与母材相同的材质，同样的壁厚，确保达到强度要求。母管采用承插口连接时，其同心度好，安装质量容易保证。母管采用对口连接时，为保证对口准确，在管端焊接定位套，降低了对口难度，同样可以保证管道的同心度。定位套采用大于3-4mm厚的钢板，在管段衬里之前焊接在管端。

我们对所设计的接口结构巳进行初步试验:将159x6钢管用此方法连接后，进行2·5Mpa的水压试验，其接口强度和密封性能良好。天 津滨海圣光皇冠假日酒店"热泵采暖工程中使用了钢塑复合管接口焊接连接方法。该工程采用的是探井水作为热源，热水管道要求使用钢塑复合管。其输送的热水温度最高达93C，且该地区地下水具有腐蚀性，系统运行压力为0·4Mpa，设计管道材质为Q235B,管道直径Omm-273mm,壁厚6-8mm,比是1:3。将水泥灌人容器后密封24 时后开封己完全固化，触感坚硬，表面观察无收缩 与容益接触严密。

试验管材的接口制作、加工均由带管厂完成的。套管形式采用的是冲压大小头头直径小与母管外径尺寸匹配，以能套人管端为佳大头直空（$1）大于母管一个等级（小219/273套管大头长度为60-7Omm。根据介质要求我们选用交联聚乙烯 （PE一X）作为管道衬里材料，交联聚乙烯除具有防腐、耐温性能，还具有附着力强的特点。它的耐温范围是-7OqC11O癈，而聚乙烯的使用温度最高是6OpC。本工程接口形式全部采用的是对口连接，定位套采用4mm厚钢板，长度4Omm。接头套管的材质、壁厚均与母材相同。接头空腔的最小高度约为15-2Omm。接头套管内填充材料采用的是水泥，为提高水泥固化速度，防止其收缩而产生空隙，我们在水泥中加入了一定比例的缩水剂。

在工程实施前我们进行了填充试验，将配好的水泥干拌料用水攒斡成流体，该工程于2008午10月15日开始施工t2008年12月16日竣工，并于12月18日投入运行 系统运行正常，至采暖期结束，末出现跑冒滴漏等任何质量问题。广泛用于热水管道，地热系统 石油电工和隐蔽场所。海水管道系统等，具有耐高温耐强腐蚀性能。
